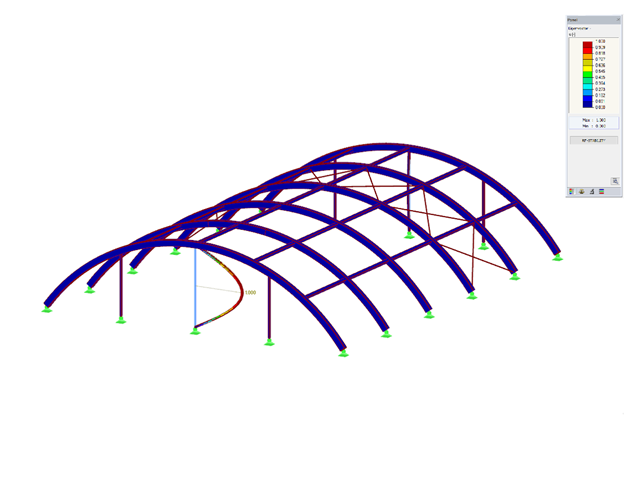

Struttura ad arco in legno
| Numero di nodi | 93 |
| Numero di linee | 83 |
| Numero di aste | 83 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 40 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 4,691 t |
| Dimensioni | 20.360 x 25.360 x 12.500 m |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
