Manuale RFEM Online | 4.4 Superfici

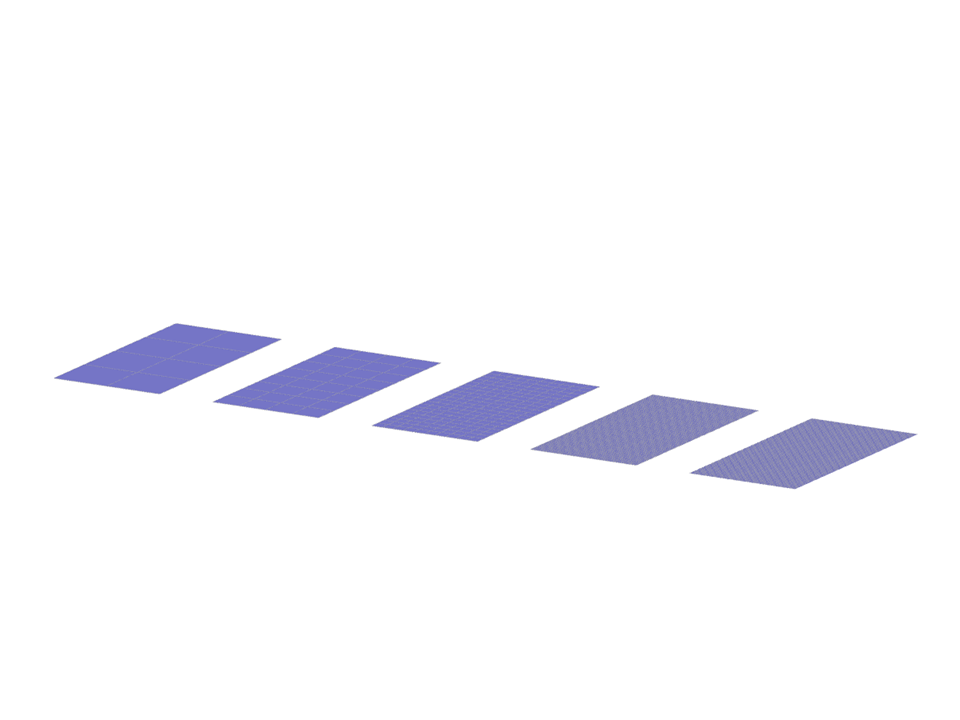

Mesh FE di superfici in acciaio
| Numero di nodi | 20 |
| Numero di linee | 20 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 37,043 t |
| Dimensioni | 21.336 x 0.000 x 6.096 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
