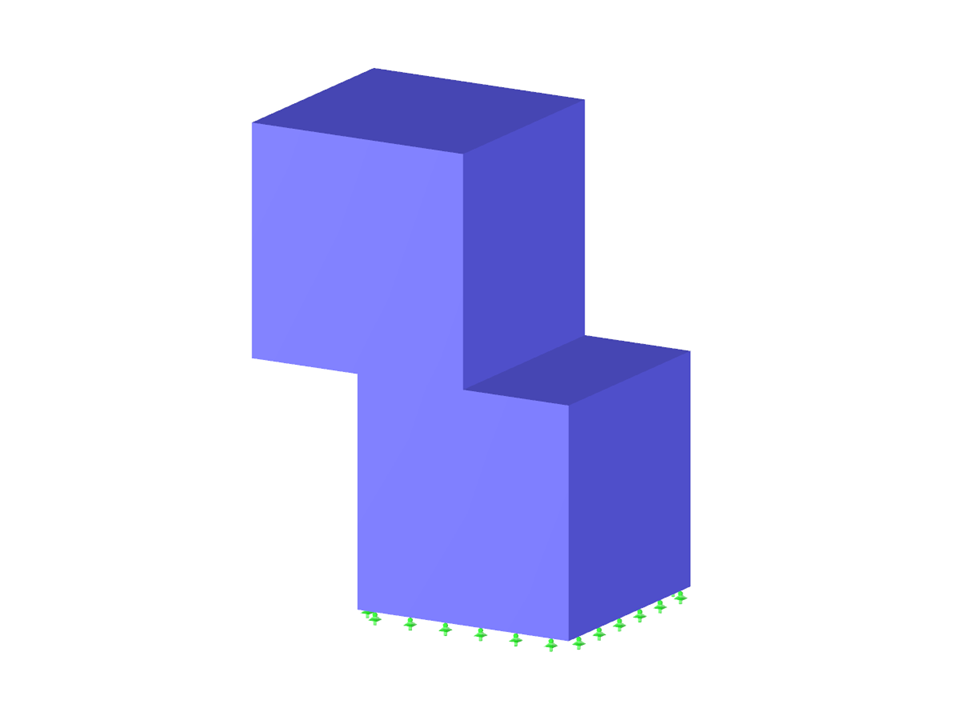

Forma dell'edificio
Numero di nodi | 16 |
Numero di linee | 26 |
Numero di aste | 0 |
Numero di superfici | 12 |
Numero di solidi | 0 |
Numero di casi di carico | 0 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 18,840 t |
Dimensioni | 15.000 x 20.000 x 10.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
