Manuale RFEM Online | 4.4 Superfici

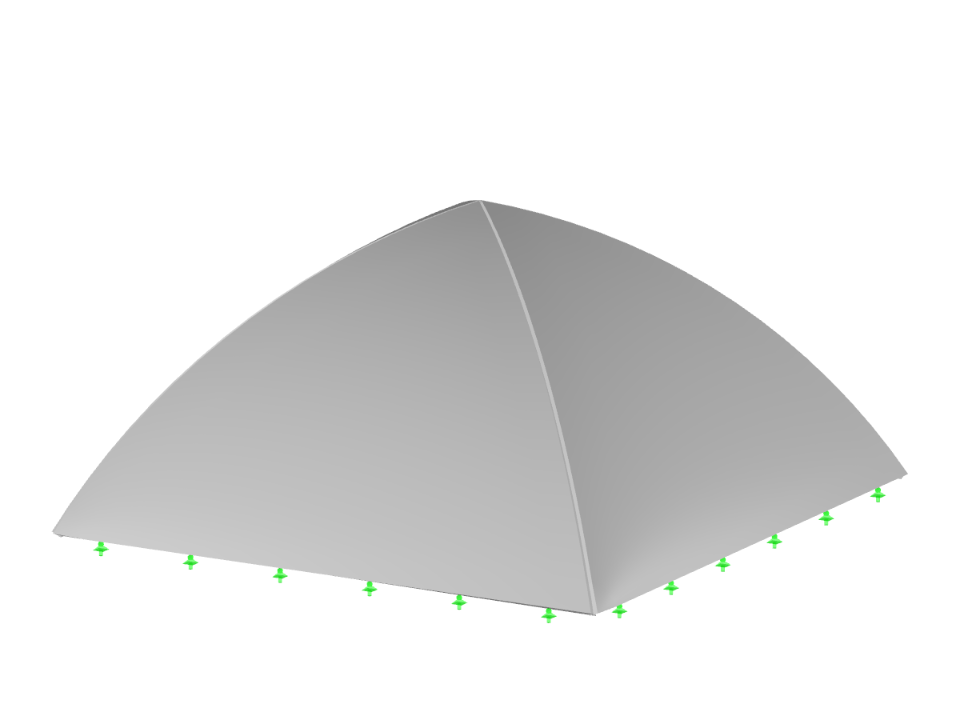

Cuppola
| Numero di nodi | 9 |
| Numero di linee | 11 |
| Numero di superfici | 4 |
| Numero di casi di carico | 1 |
| Peso totale | 75,268 t |
| Dimensioni | 12.591 x 12.591 x 7.591 m |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
