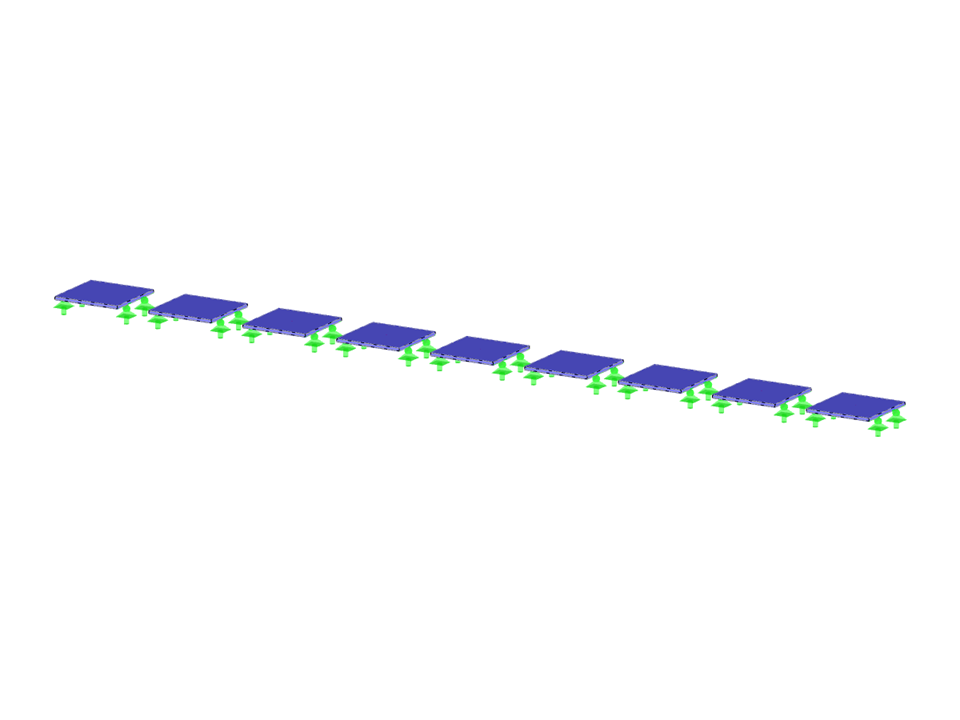

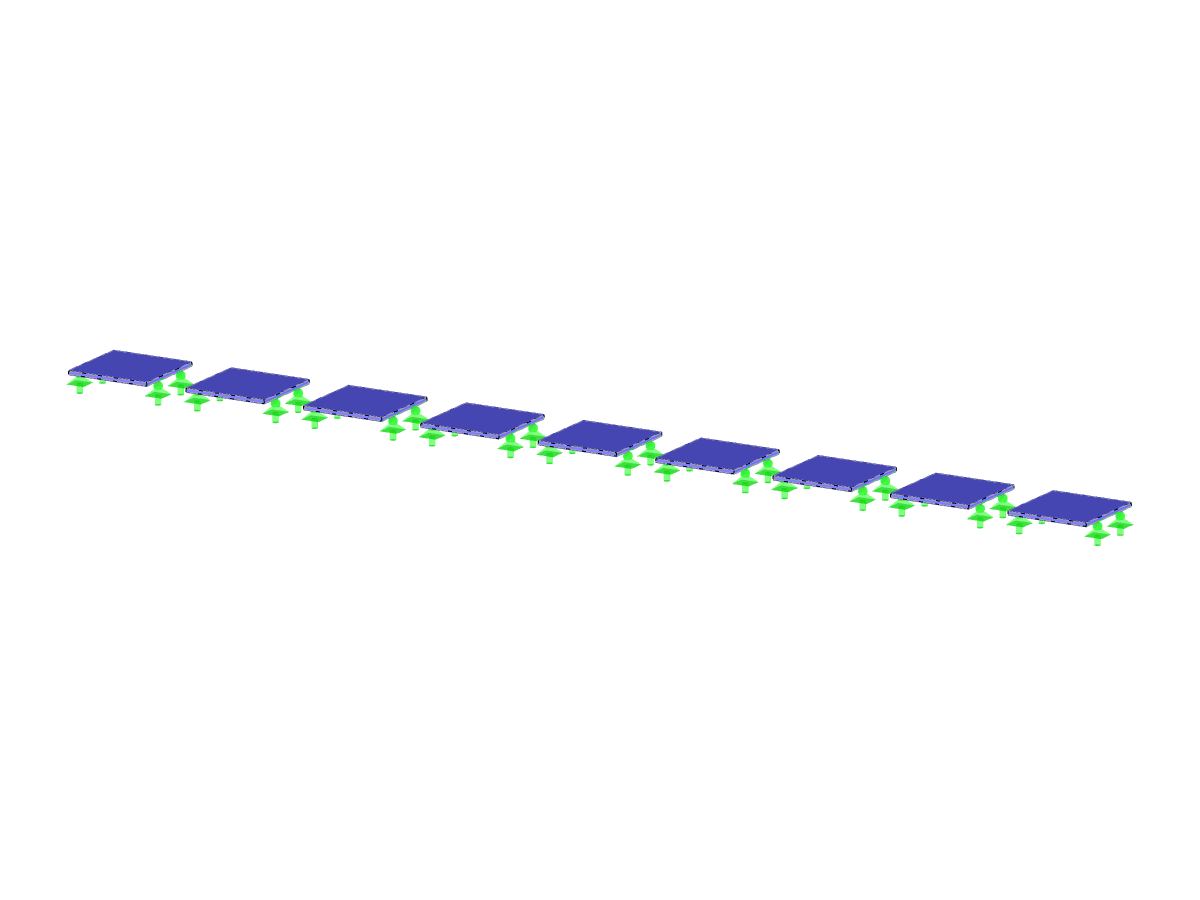

Solidi di contatto
| Numero di nodi | 81 |
| Numero di linee | 108 |
| Numero di superfici | 54 |
| Numero di solidi | 9 |
| Numero di casi di carico | 1 |
| Peso totale | 2,826 t |
| Dimensioni | 13.000 x 1.000 x 0.040 m |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
