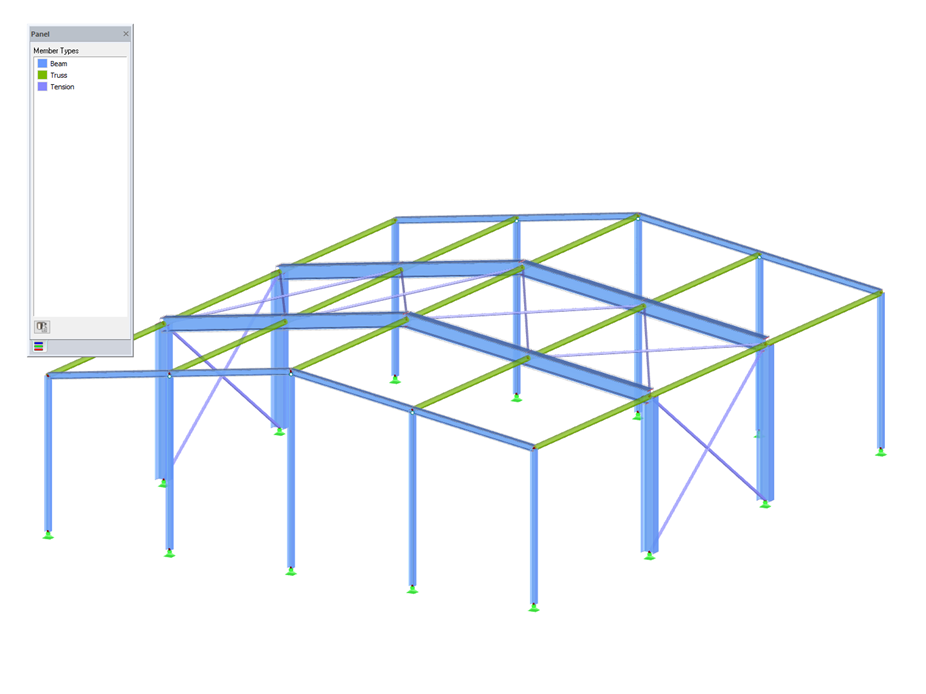

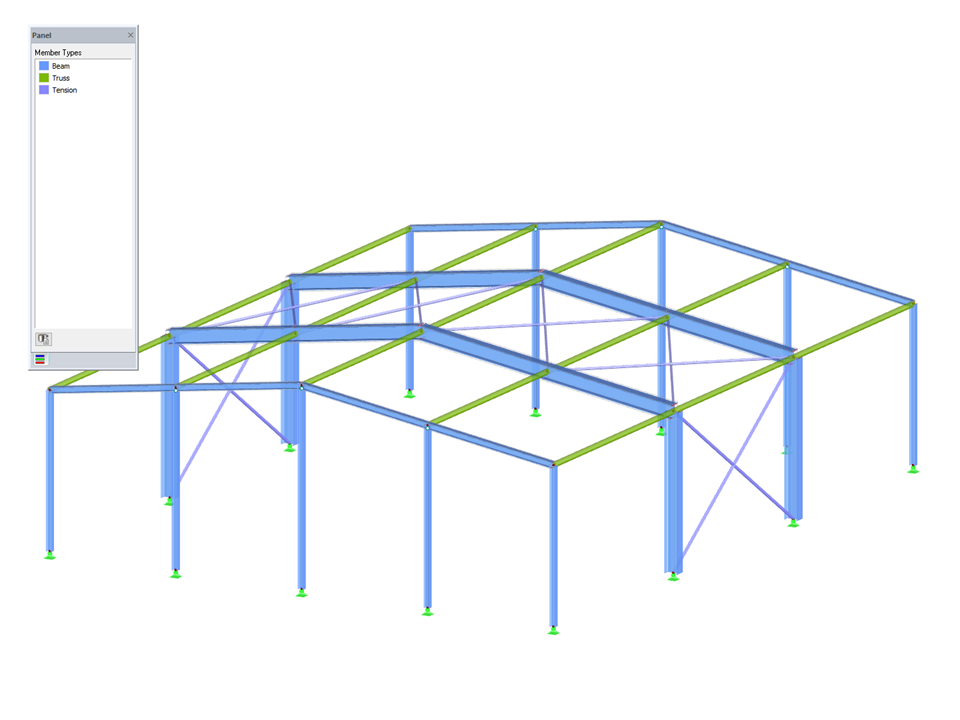

Struttura in acciaio 3D analizzata e progettata sec. secondo CSA S16:19.
Struttura in acciaio 3D
| Numero di nodi | 34 |
| Numero di linee | 57 |
| Numero di aste | 57 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 20 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 5,835 t |
| Dimensioni | 12.310 x 15.206 x 4.479 m |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
L'add-on Verifica acciaio per RFEM 6/RSTAB 9 esegue la verifica allo stato limite ultimo e di esercizio delle aste in acciaio secondo la norma canadese CSA S16.
Inoltre, è anche possibile progettare profili in acciaio piegati a freddo secondo la norma canadese CSA S136.
Add-on Verifica acciaio per RFEM 6
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
