Giunto in acciaio in FEM

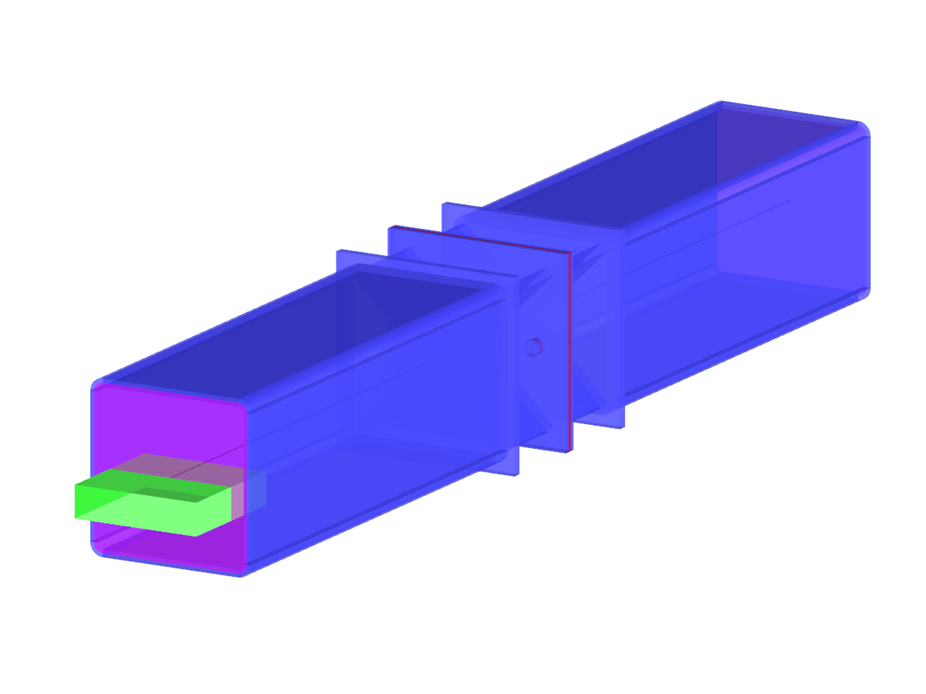

Modello locale di un collegamento di acciaio
| Numero di nodi | 150 |
| Numero di linee | 157 |
| Numero di aste | 38 |
| Numero di superfici | 46 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,057 t |
| Dimensioni | 0.200 x 0.200 x 1.205 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
