Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs o *.rf6). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.

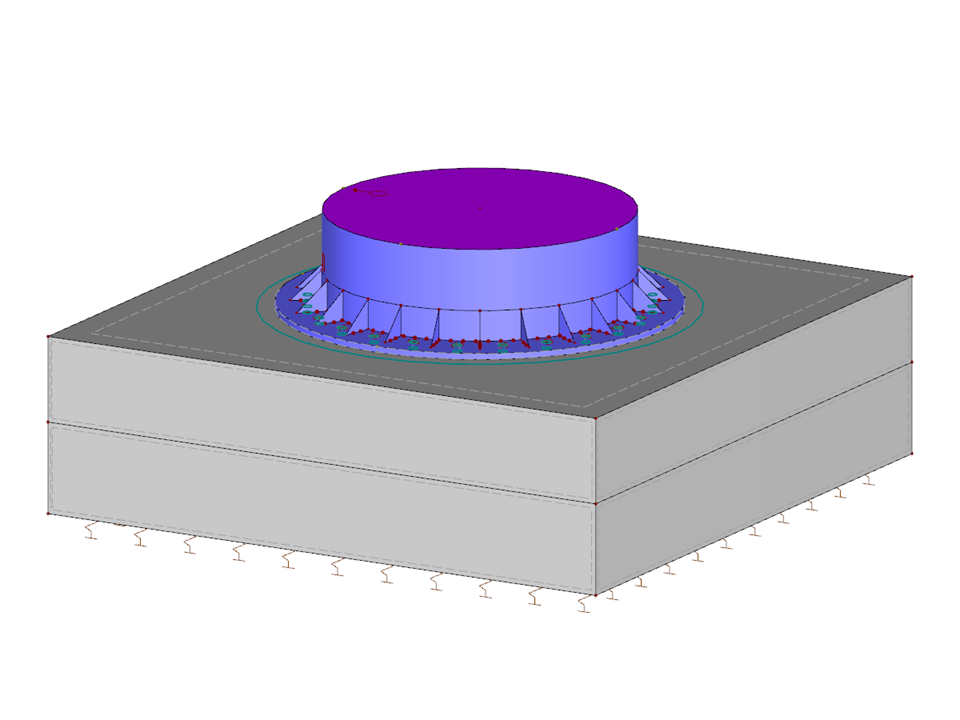

Piastra di ancoraggio per pilastri circolari in metallo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 257 |
| Numero di linee | 244 |
| Numero di aste | 48 |
| Numero di superfici | 113 |
| Numero di solidi | 3 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,676 t |
| Dimensioni | 2.000 x 0.900 x 2.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
