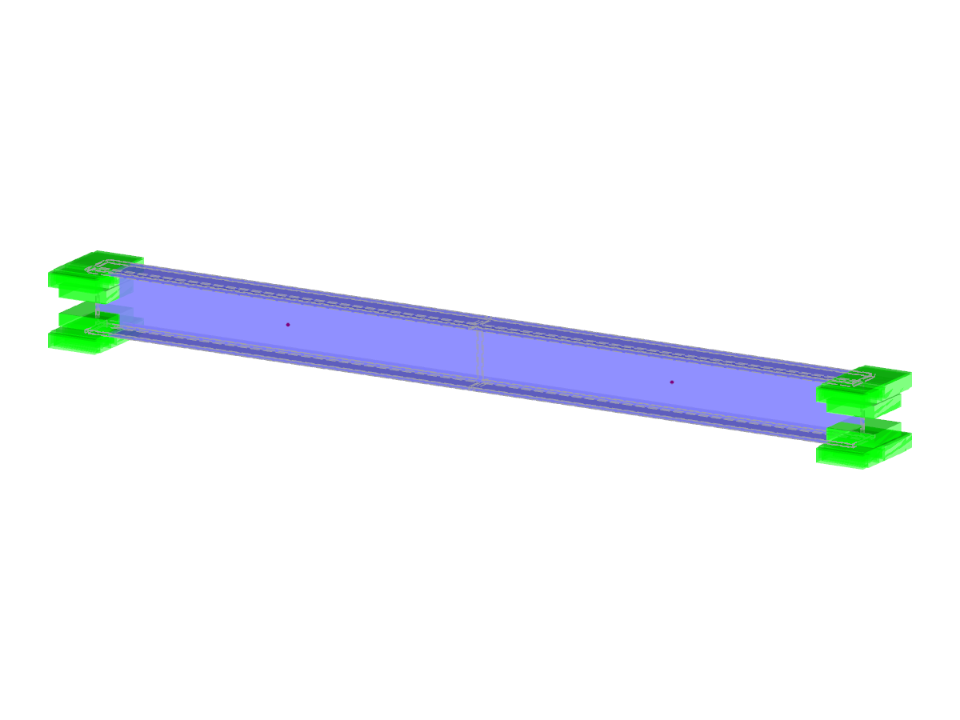

Esempio di verifica 0006 | 9
| Numero di nodi | 36 |
| Numero di linee | 60 |
| Numero di superfici | 27 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,035 t |
| Dimensioni | 2.000 x 0.100 x 0.150 m |
| Versione del programma | 5.28.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
