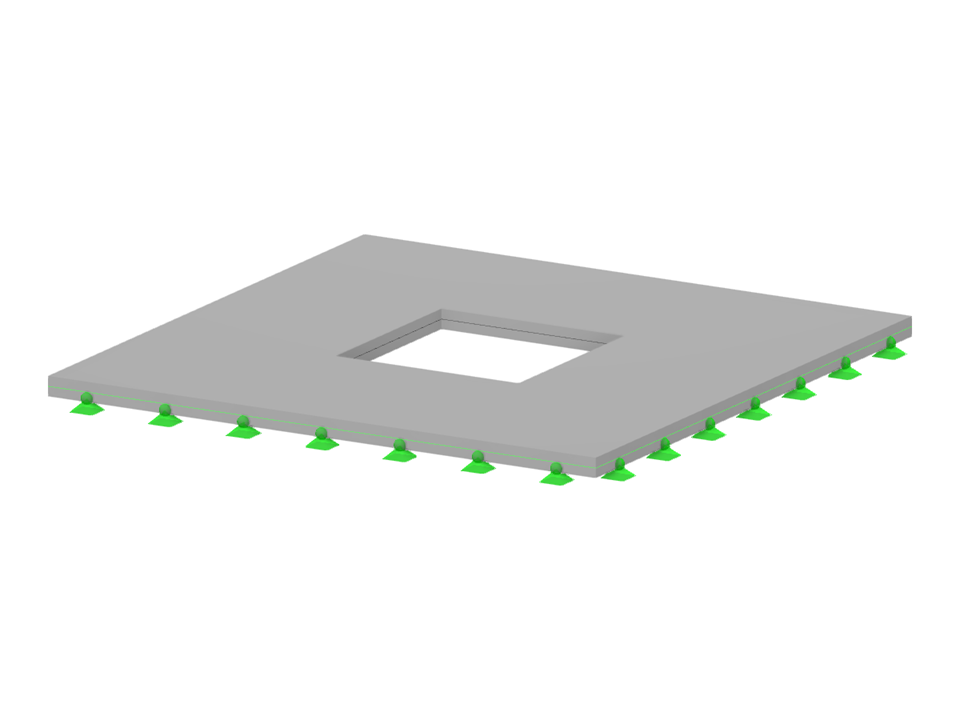

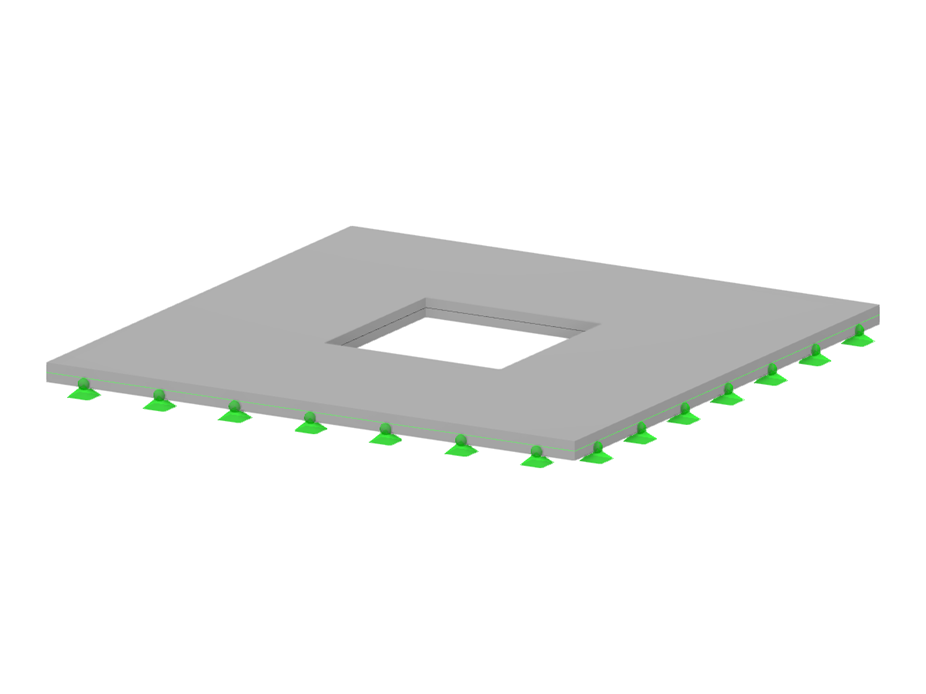

Strutture di superficie dalla formazione online | Tutorial su RFEM 6 con Rhino e Grasshopper

Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.

Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.

Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.

Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).

Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:

• Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
• Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6

È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.

• 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
• 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.

Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

• Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
• Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .

Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:

• Configurazioni di calcolo sismico
• Distinzione delle classi di duttilità DCL, DCM, DCH
• Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
• Verifica del valore limite per il coefficiente di comportamento
• Verifica della capacità 'Colonna forte - trave debole'
• Dettagli e regole particolari per la duttilità di curvatura
• Dettagli e regole particolari per la duttilità locale
