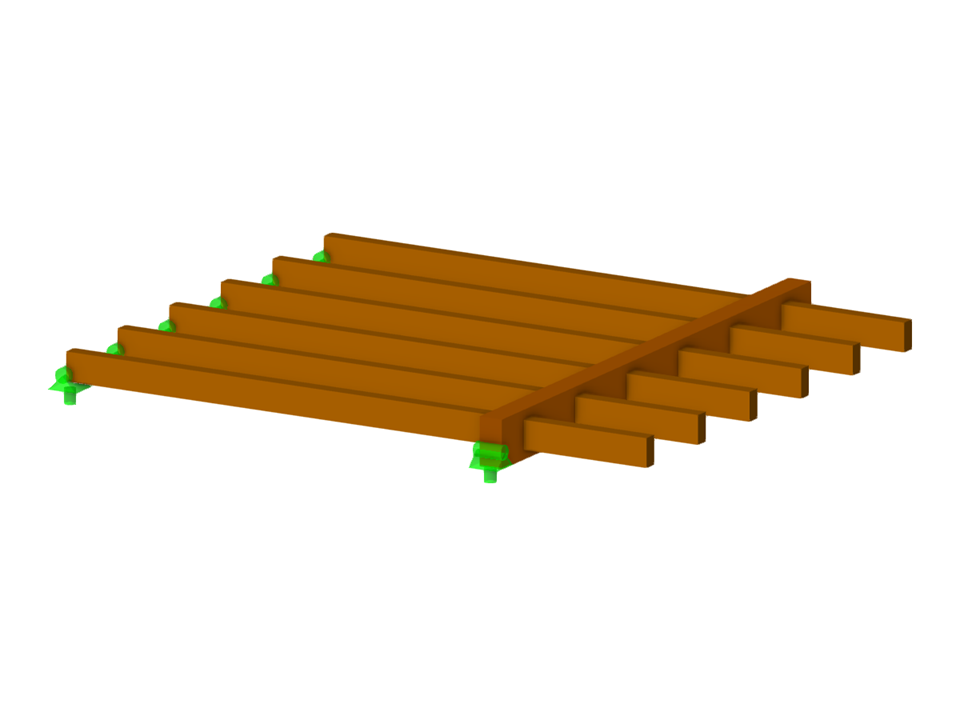

Soffitto con travi di legno supportate da travi discendenti
| Numero di nodi | 24 |
| Numero di linee | 13 |
| Numero di aste | 13 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,539 t |
| Dimensioni | 5.600 x 0.000 x 4.800 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Generale
Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.
Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.
L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
