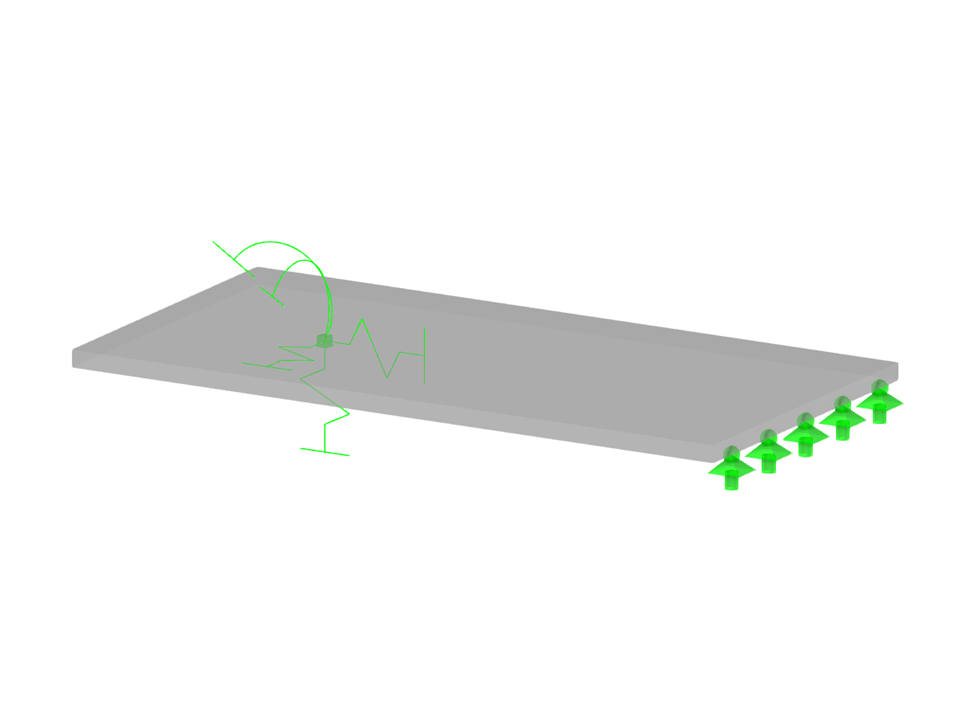

Scarica qui il modello di un vincolo esterno del nodo di singolarità e aprilo con il programma agli elementi finiti RFEM. Questo modello è utilizzato nella formazione di base online gratuita del software FEA strutturale RFEM 6 |Introduzione a FEM per studenti.
Supporto del nodo di singolarità
| Numero di nodi | 20 |
| Numero di linee | 16 |
| Numero di aste | 0 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 64,000 t |
| Dimensioni | 38.000 x 0.000 x 4.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
