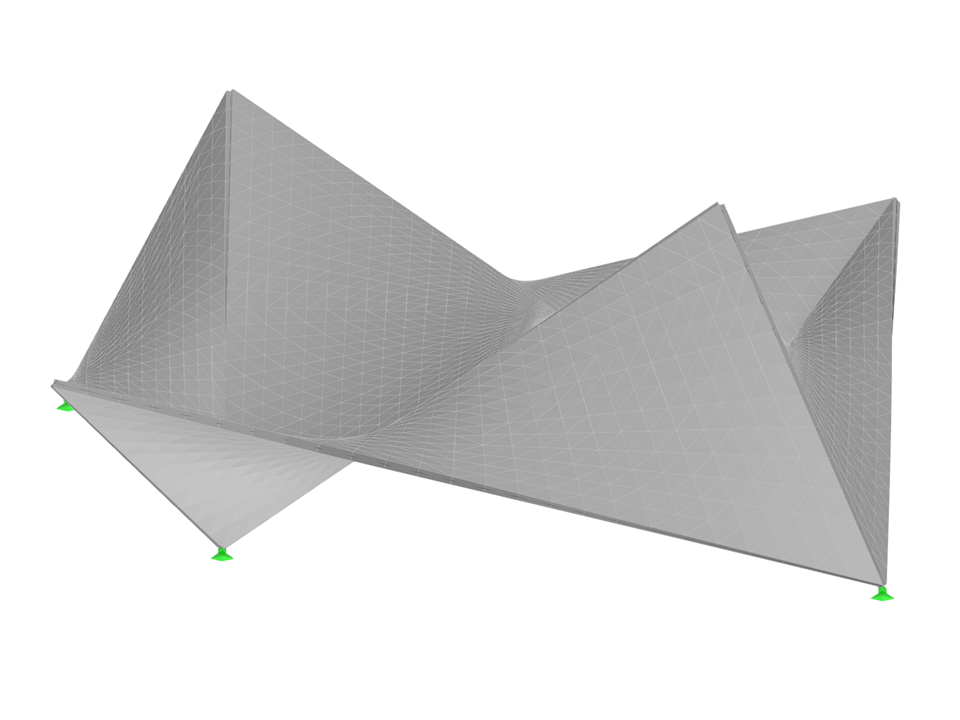

Struttura planare curva
Numero di nodi | 8 |
Numero di linee | 12 |
Numero di aste | 0 |
Numero di superfici | 5 |
Numero di solidi | 0 |
Numero di casi di carico | 9 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 108,803 t |
Dimensioni | 20.000 x 6.000 x 20.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
