Manuale RFEM Online | 4.4 Superfici

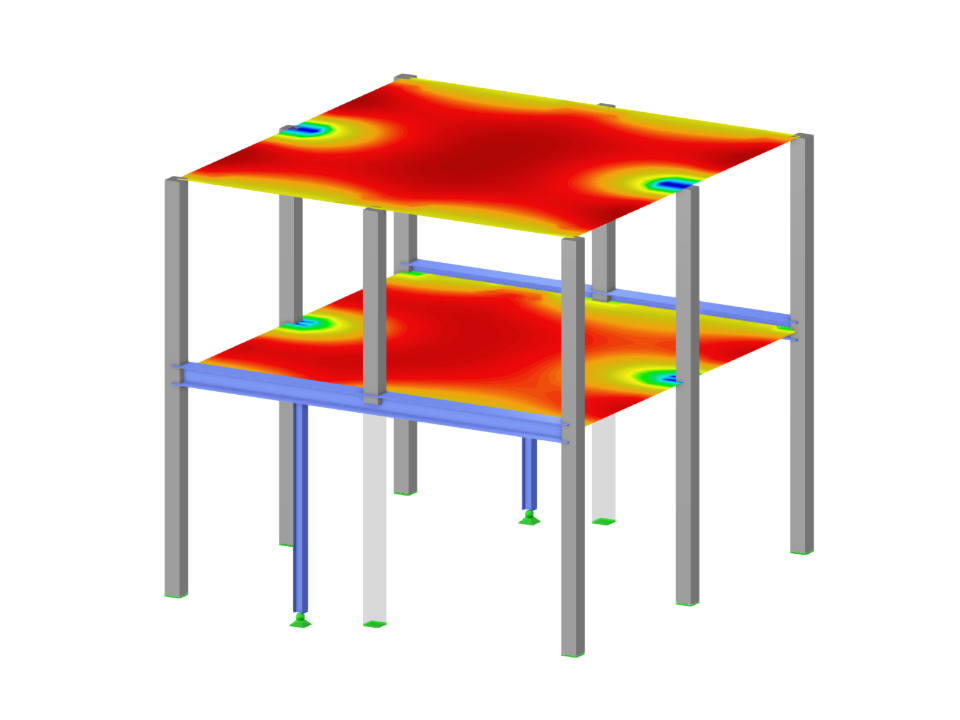

Edificio in cemento armato
| Numero di nodi | 30 |
| Numero di linee | 36 |
| Numero di aste | 24 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 112,587 t |
| Dimensioni | 8.000 x 7.500 x 8.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
