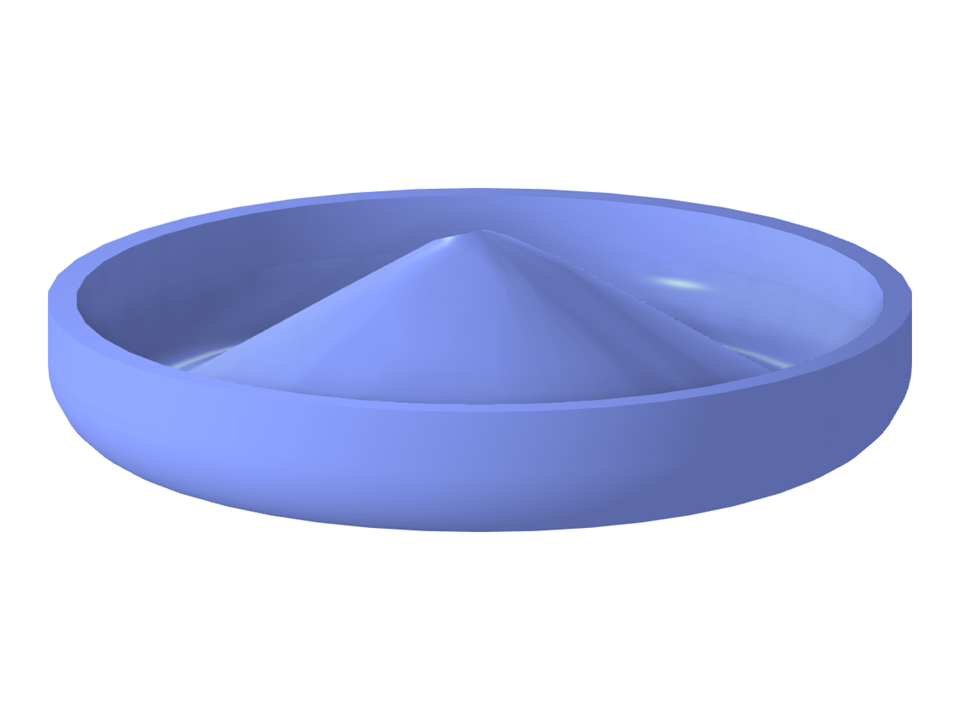

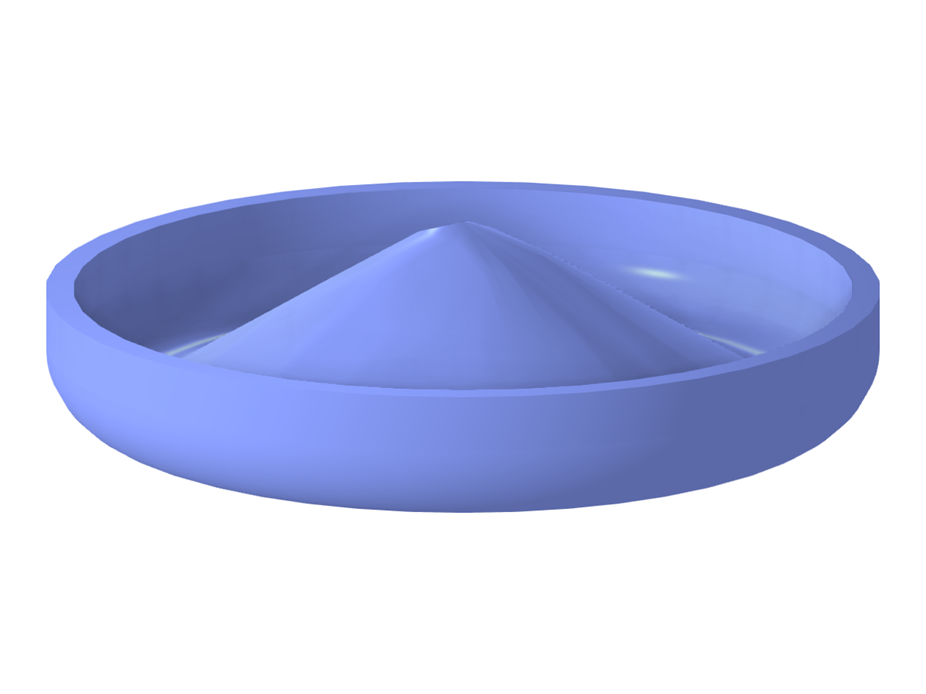

Testa conica invertita in acciaio di un recipiente a pressione.
HPV009-a | Testa del recipiente a pressione conica invertita
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 4 |
| Numero di linee | 6 |
| Numero di aste | 0 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 8,149 t |
| Dimensioni | 2.900 x 0.700 x 2.900 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
