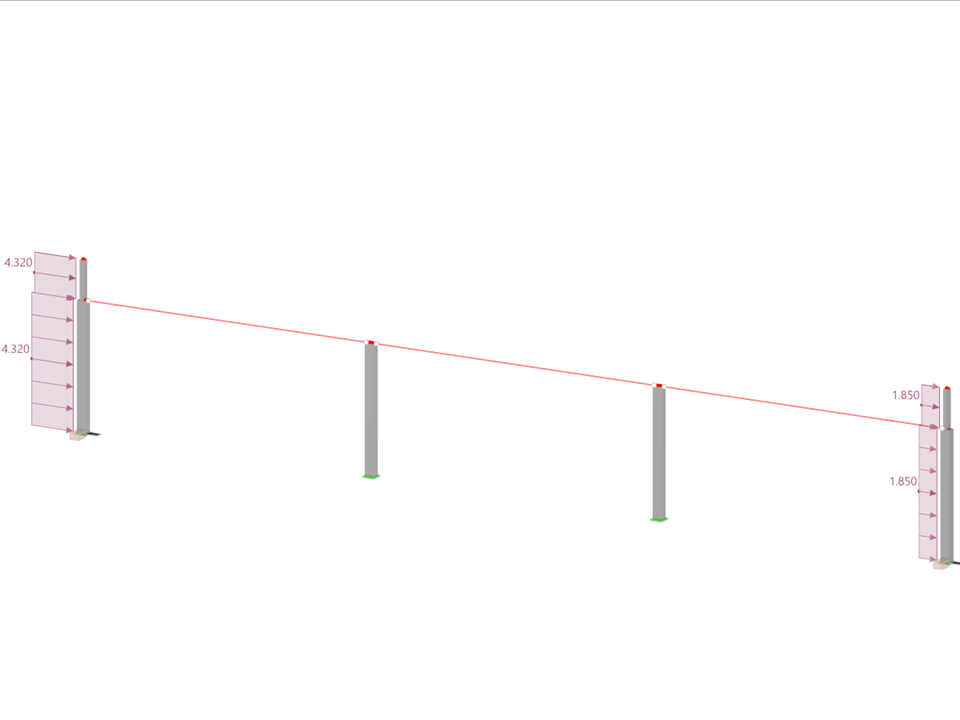

Colonna di calcestruzzo progettata mediante il metodo della curvatura nominale
Esempio di verifica 1000 | Colonna di calcestruzzo con il metodo della curvatura nominale
| Numero di nodi | 16 |
| Numero di linee | 15 |
| Numero di aste | 15 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 11 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 11,806 t |
| Dimensioni | 45.000 x 8.100 x 0.000 m |
