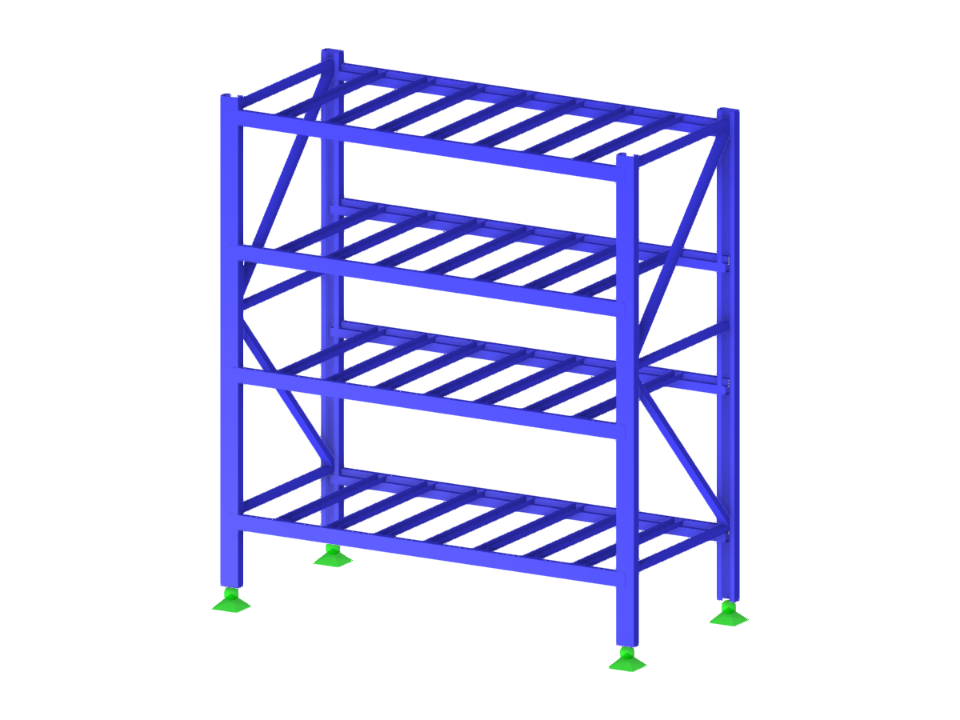

Struttura a cremagliera
| Numero di nodi | 84 |
| Numero di linee | 126 |
| Numero di aste | 126 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 14 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,097 t |
| Dimensioni | 1.800 x 2.000 x 0.800 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
