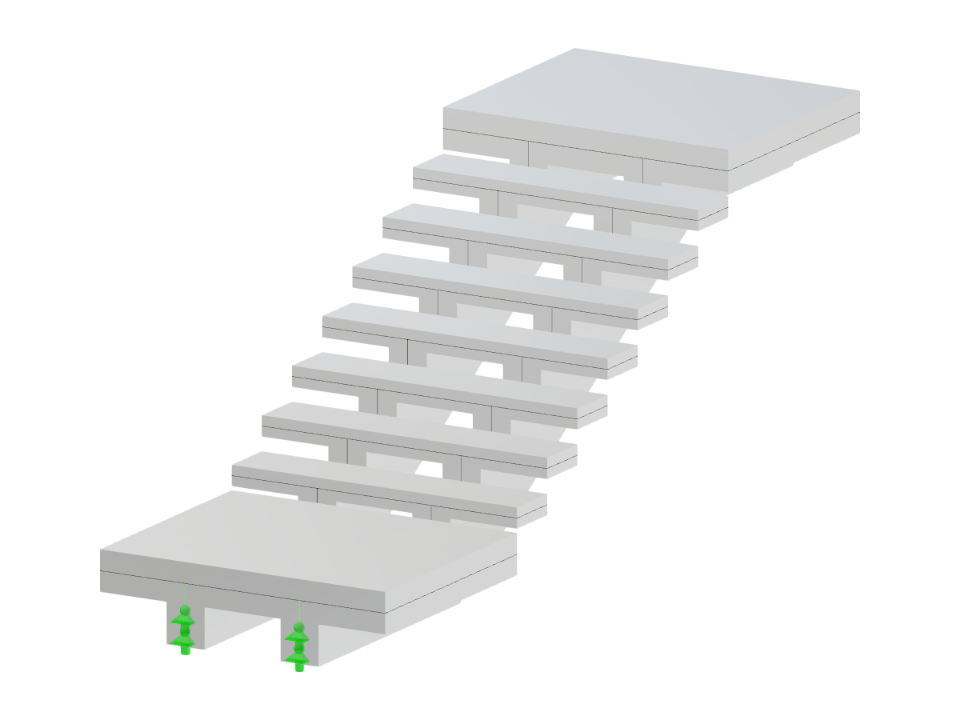

Scale | Rampa unica | Trave a doppia colonna con pianerottolo inferiore e superiore

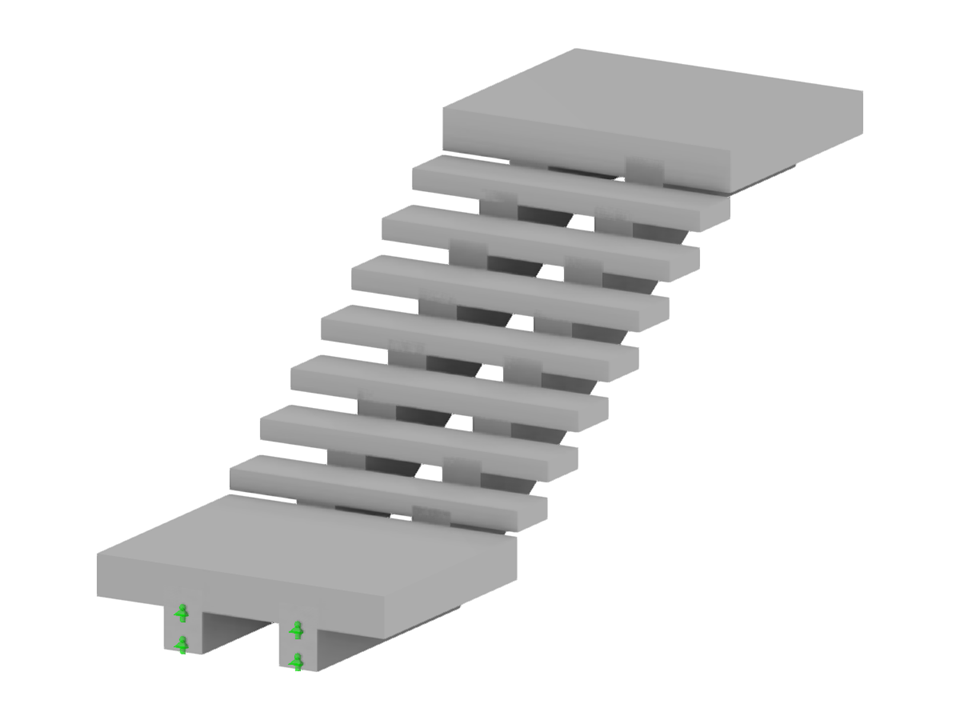

STC037 | Scala a rampa singola
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 80 |
| Numero di linee | 80 |
| Numero di aste | 0 |
| Numero di superfici | 11 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,122 t |
| Dimensioni | 1.500 x 1.660 x 4.325 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
