Manuale RFEM Online | 4.4 Superfici

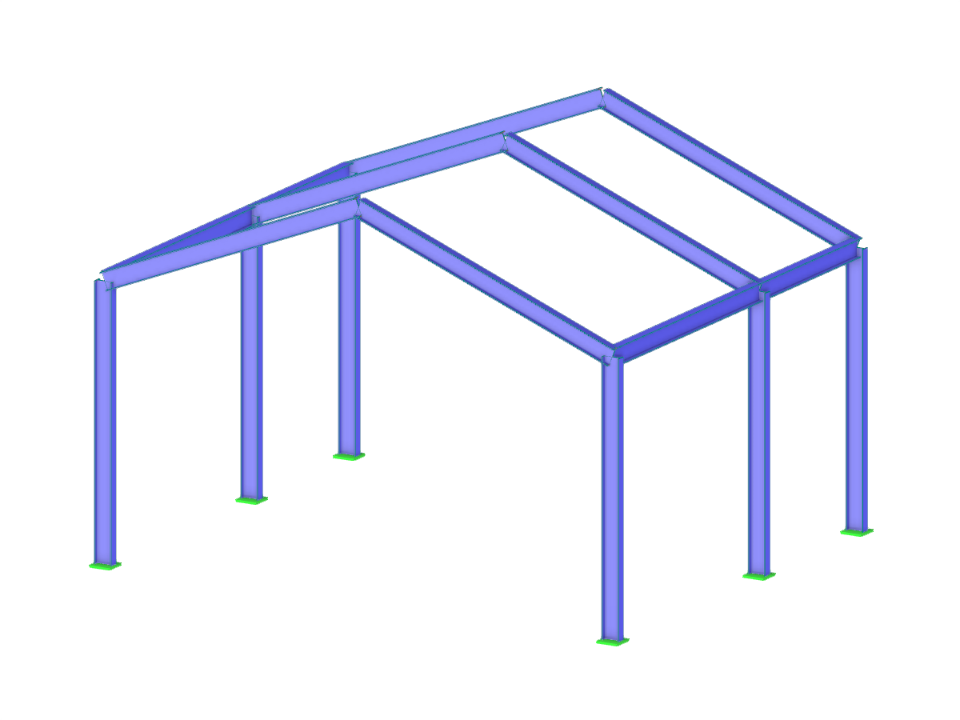

Capannone in acciaio
| Numero di nodi | 15 |
| Numero di linee | 16 |
| Numero di aste | 16 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,059 t |
| Dimensioni | 6,000 x 4,188 x 5,000 m |
