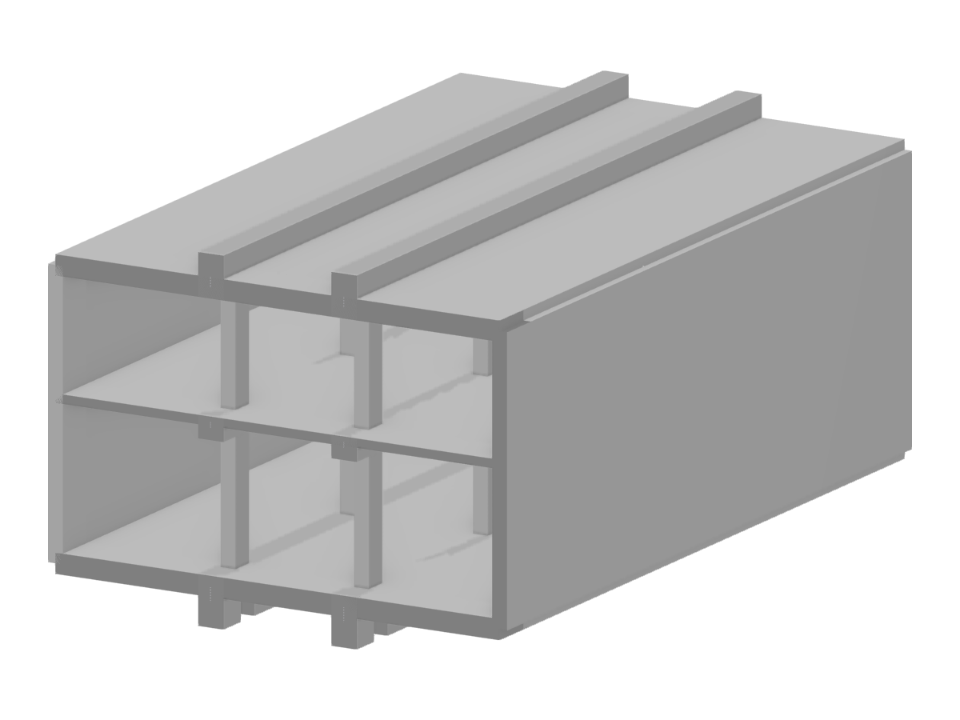

Asta in calcestruzzo e modello di superficie di un segmento della struttura di una stazione della metropolitana per l'analisi delle forze interne.
Stazione della metropolitana
| Numero di nodi | 72 |
| Numero di linee | 154 |
| Numero di aste | 46 |
| Numero di superfici | 65 |
| Numero di solidi | 0 |
| Numero di casi di carico | 9 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 6451,469 t |
| Dimensioni | 21.000 x 12.650 x 33.170 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
L'add- on Verifica calcestruzzo consente di progettare componenti in calcestruzzo fibrorinforzato secondo la linea guida DAfStb.
È possibile utilizzare questa opzione per la verifica secondo EN 1992-1-1. La verifica secondo la linea guida DAfStb viene eseguita una volta che il calcestruzzo del tipo "Fibrorinforzato" è stato assegnato al componente strutturale armato.
Vai al video esplicativo
Nella scheda "Armatura a taglio", è possibile selezionare l'opzione "legature su barre libere con selezione attiva nell'area grafica". Consente di disporre ulteriori legature trasversali sulle barre libere dell'armatura longitudinale.
È possibile attivare o disattivare la posizione delle legature nel grafico informativo. Le legature sono applicate per la verifica allo stato limite ultimo e per le verifiche strutturali. Sono disponibili per la verifica secondo EN 1992-1-1.
Vai al video esplicativo
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
Add-on
L'add-on Verifica calcestruzzo consente varie verifiche secondo le norme internazionali. È possibile verificare aste, superfici e pilastri ed eseguire verifiche a taglio-punzonamento e deformabilità.
Add-on
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Add-on
La determinazione accurata delle condizioni del terreno influenza in modo significativo la qualità dell'analisi strutturale degli edifici.
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Add-on
L'add-on include una vasta libreria di accelerogrammi da zone sismiche che possono essere utilizzate per generare gli spettri di risposta.
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.
Add-on
Le informazioni sui piani e sull'intero modello (centro di gravità) sono visualizzate in tabelle e grafici.
Add-on
L'add-on di RFEM Verifica muratura consente di progettare strutture in muratura utilizzando il metodo degli elementi finiti. È stato sviluppato nell'ambito del progetto di ricerca intitolato DDMaS - Digitalizzazione della verifica di strutture in muratura. Il modello del materiale rappresenta il comportamento non lineare della combinazione mattone-malta sotto forma di macro modellazione.
