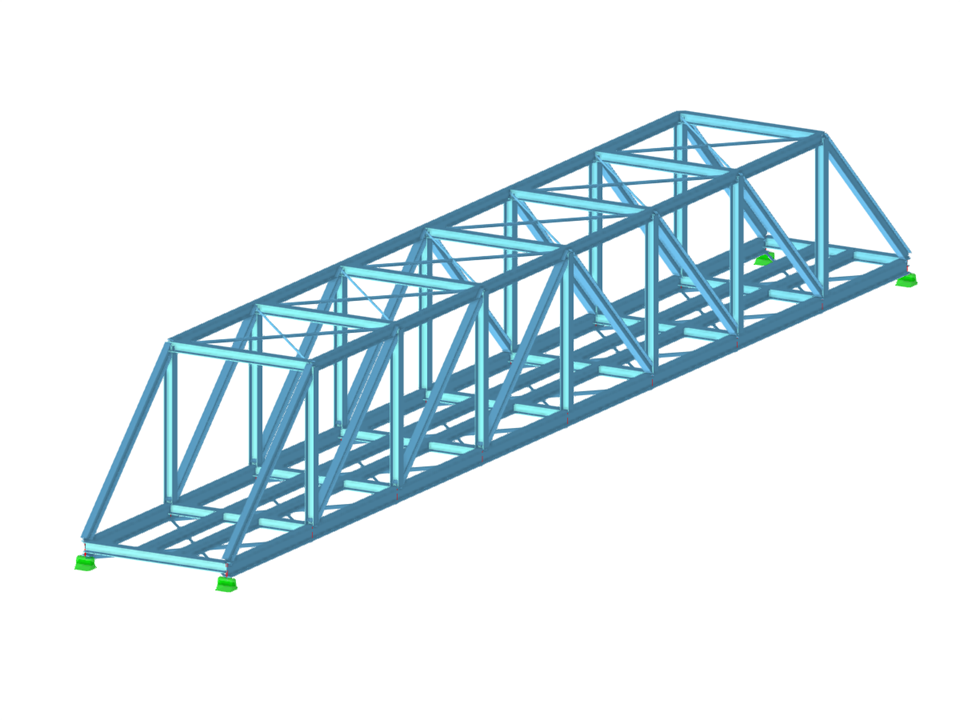

Costruzione di un ponte ferroviario in acciaio per l'analisi agli elementi finiti realizzata per determinare la resistenza e il comportamento del ponte in diverse condizioni di carico.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Ponte ferroviario
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 68 |
| Numero di linee | 98 |
| Numero di aste | 98 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 120,638 t |
| Dimensioni | 6.000 x 6.584 x 50.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
