Vincolo esterno in acciaio con giunto
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

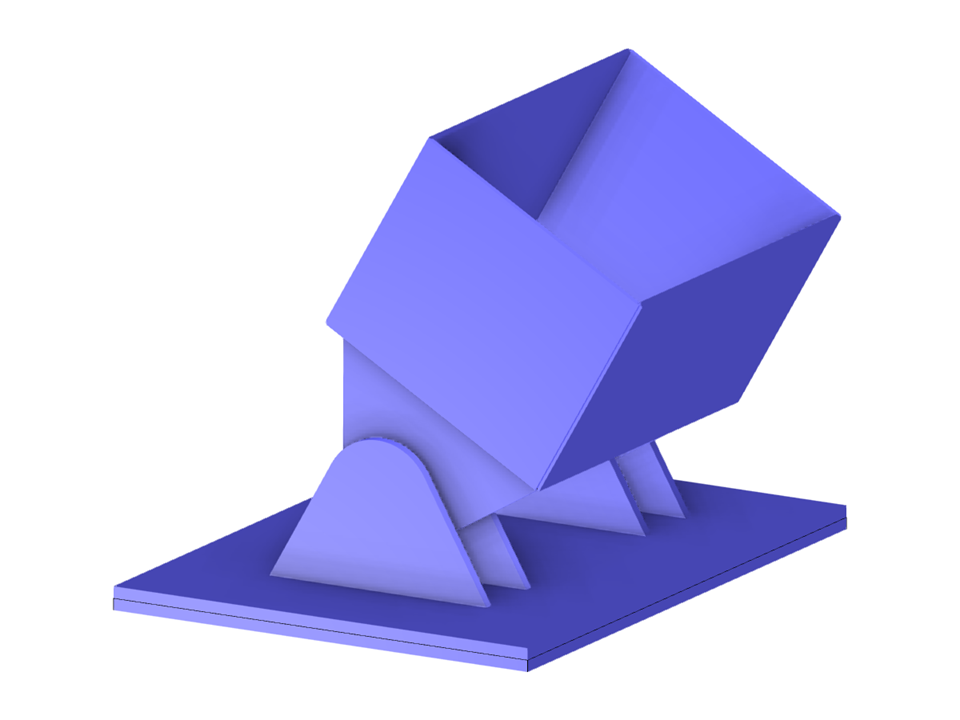

Appoggio con snodo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 56 |
| Numero di linee | 56 |
| Numero di aste | 4 |
| Numero di superfici | 19 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,204 t |
| Dimensioni | 0.677 x 0.627 x 0.800 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
