Manuale RFEM Online | 4.4 Superfici

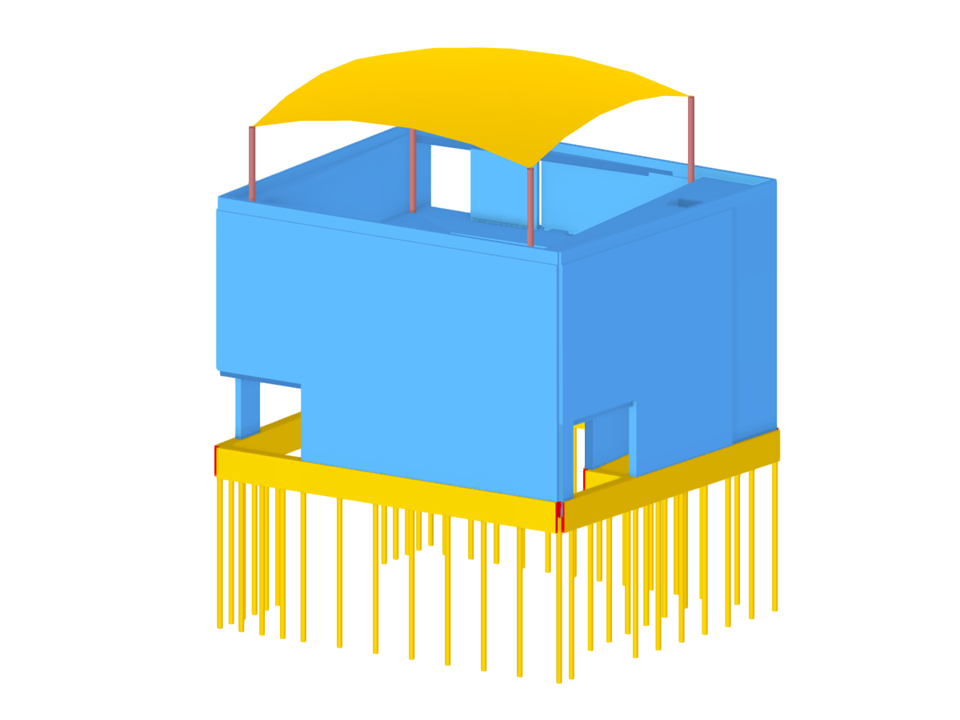

Modello 3D di strutture in acciaio e calcestruzzo armato in RFEM | © Baumruck + Oswald
Struttura in cemento armato della sinagoga con cupola in legno lamellare a strati incrociati
| Numero di nodi | 318 |
| Numero di linee | 382 |
| Numero di aste | 114 |
| Numero di superfici | 59 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 34 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 886,685 t |
| Dimensioni | 16.932 x 20.550 x 15.434 m |
