Modello geometrico parametrizzato con carichi. Struttura in alluminio e acciaio. Inserimento di carichi superficiali trasformati in barre.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

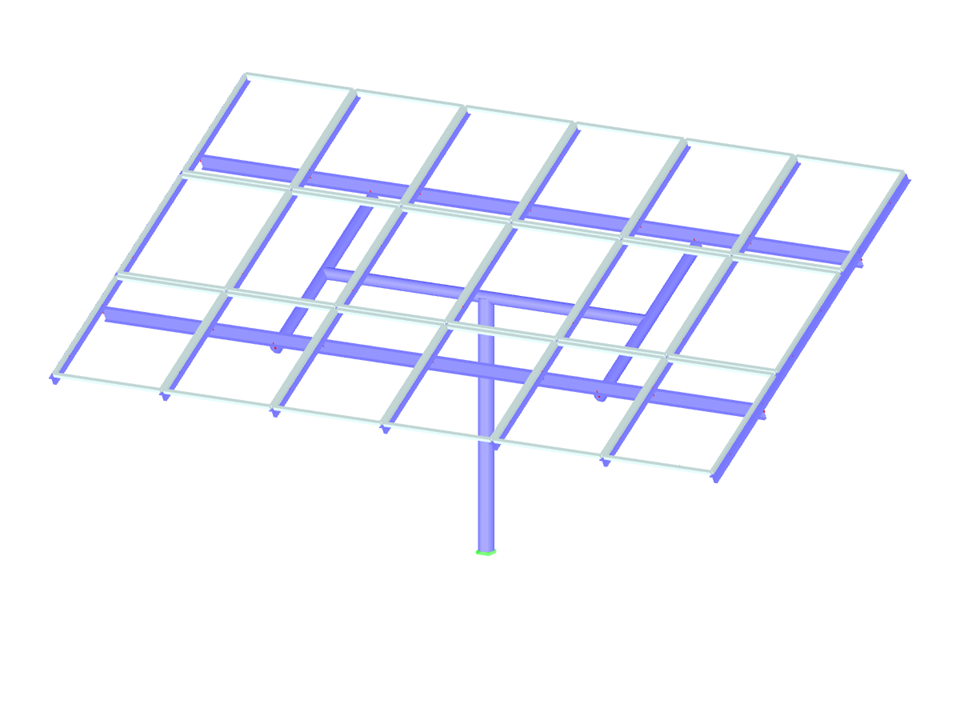

Supporto per pannelli solari in acciaio
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 244 |
| Numero di linee | 323 |
| Numero di aste | 323 |
| Numero di casi di carico | 3 |
| Peso totale | 0,962 t |
| Dimensioni | 10.200 x 5.196 x 5.602 m |
| Versione del programma | 5.28.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
