Manuale RFEM Online | 4.4 Superfici

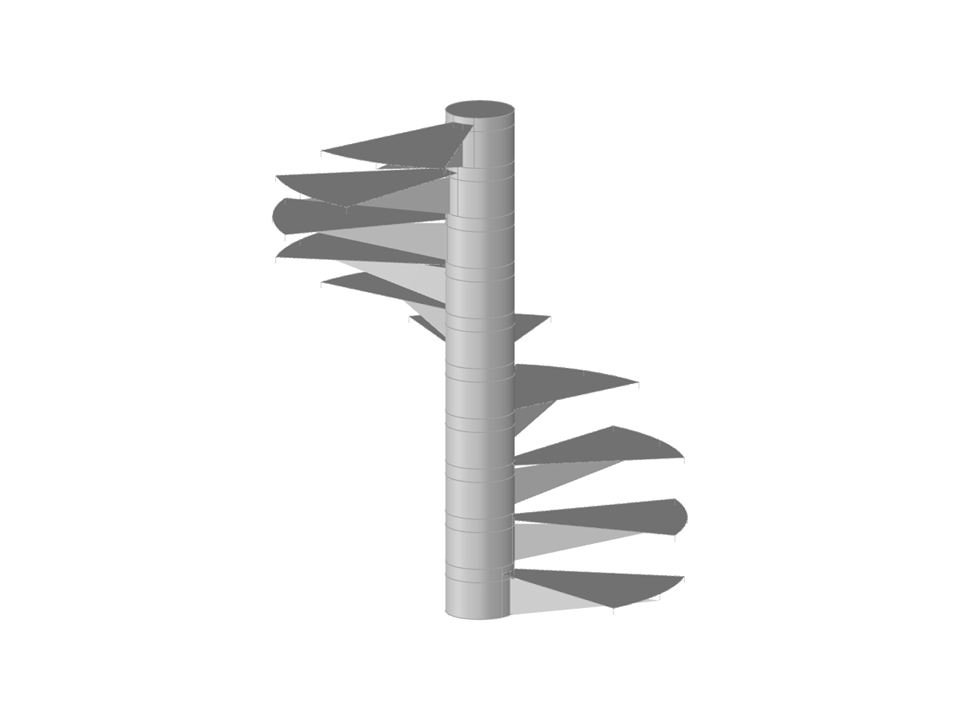

Parametrizzazione della geometria di una scala a chiocciola. Colonna centrale della scala modellata come elemento solido, gradini e irrigidimenti come elemento di superficie.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Scala a chiocciola
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 152 |
| Numero di linee | 160 |
| Numero di superfici | 80 |
| Numero di solidi | 10 |
| Peso totale | 1,918 t |
| Dimensioni | 2.400 x 2.400 x 3.295 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
