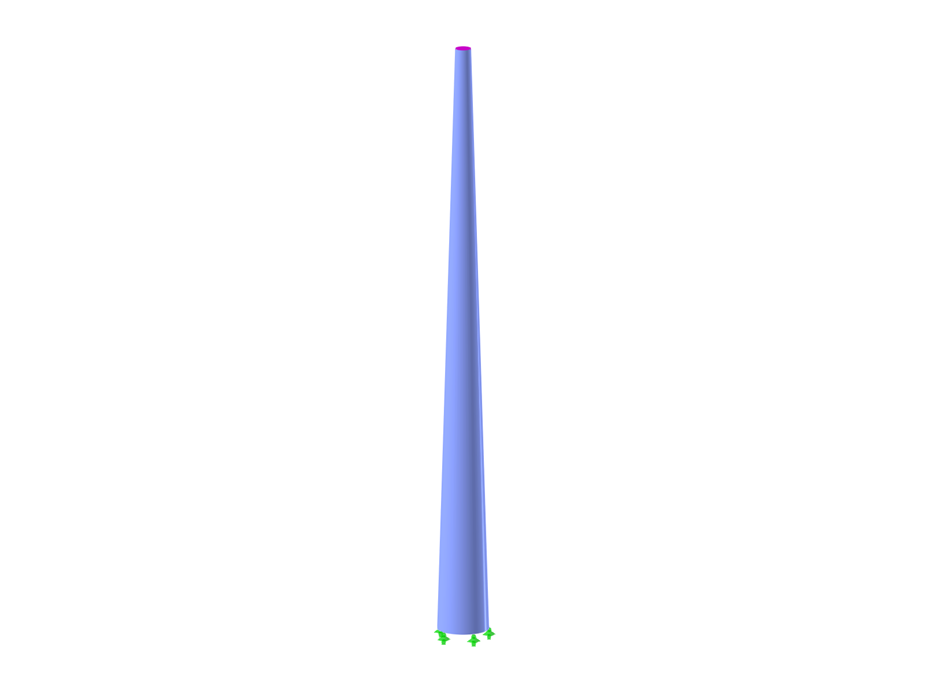

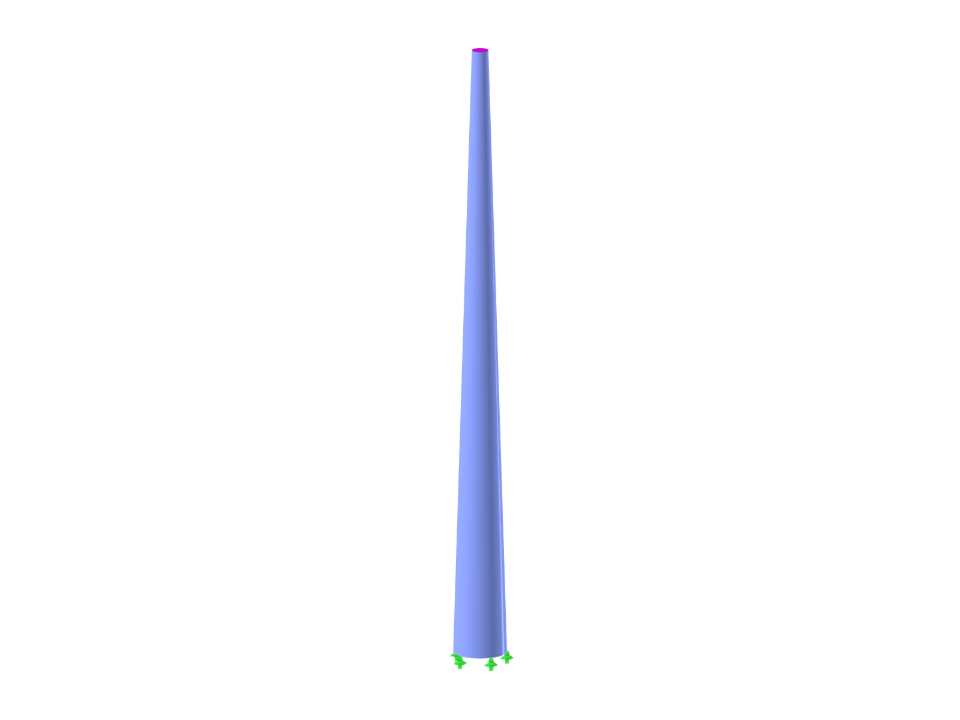

Torre d'acciaio
| Numero di nodi | 10 |
| Numero di linee | 9 |
| Numero di aste | 0 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,258 t |
| Dimensioni | 1,300 x 15,000 x 1,300 m |
