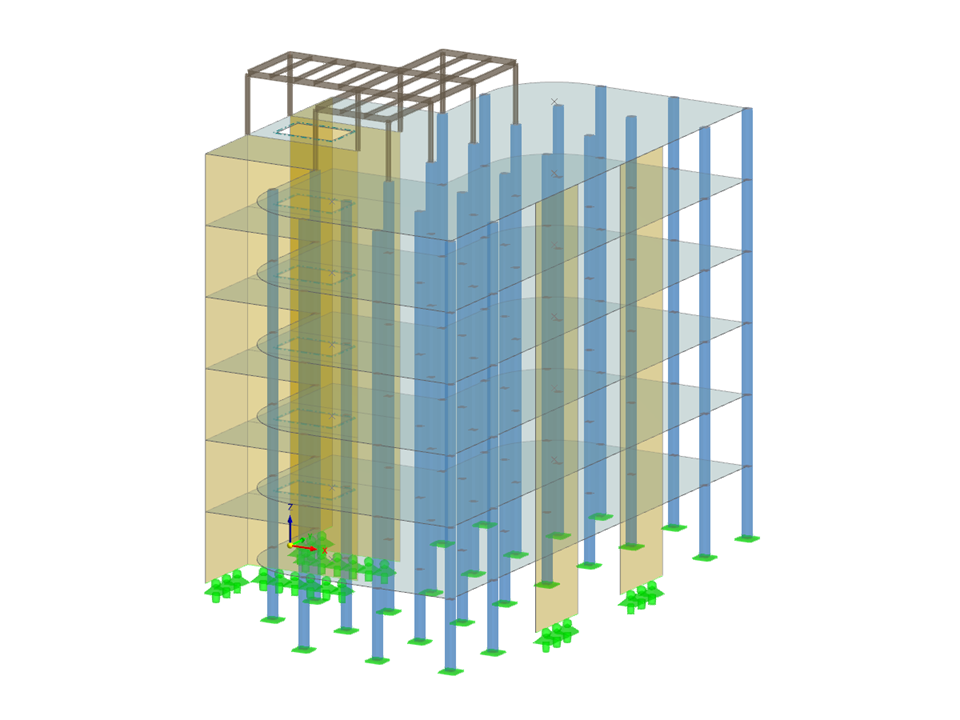

Edificio 3D in calcestruzzo e acciaio con analisi degli spettri di risposta sec. NBC 2020
Edificio multipiano in calcestruzzo e acciaio | RSA NBC 2020
| Numero di nodi | 295 |
| Numero di linee | 383 |
| Numero di aste | 185 |
| Numero di superfici | 42 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 2238,745 t |
| Dimensioni | 18.000 x 24.000 x 28.071 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
