Manuale RFEM Online | 4.4 Superfici
Parametrizzazione completa della geometria del collegamento, bulloni di taglio, solido di contatto non lineare, infittimento della mesh.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

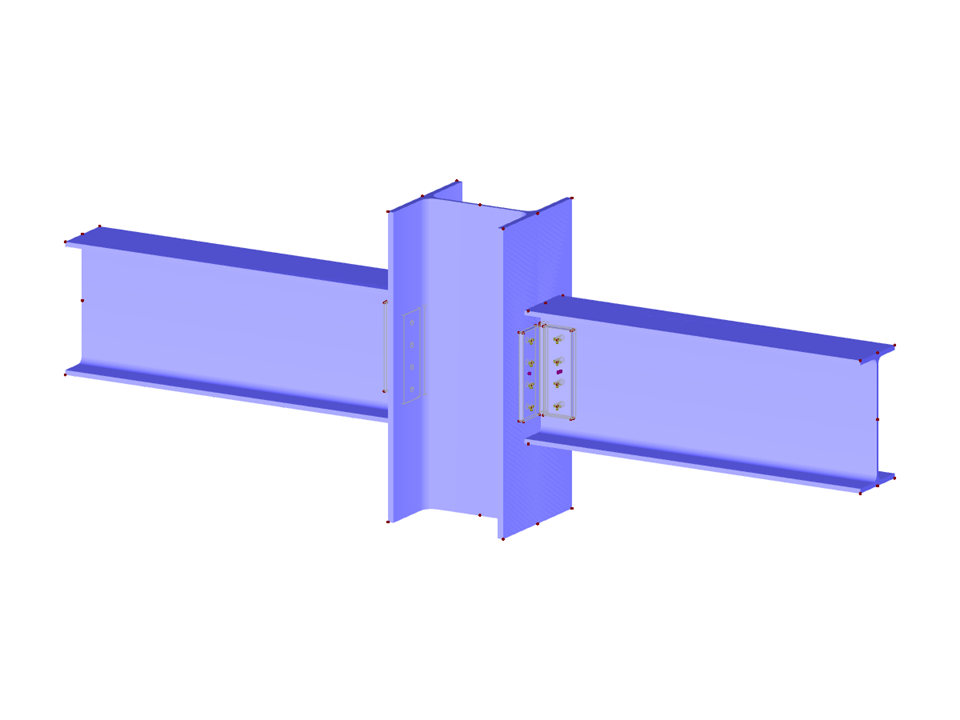

Collegamento incernierato trave-colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 322 |
| Numero di linee | 276 |
| Numero di aste | 35 |
| Numero di superfici | 155 |
| Numero di solidi | 8 |
| Peso totale | 0,269 t |
| Dimensioni | 2.000 x 0.300 x 0.700 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
