Manuale RFEM Online | 4.4 Superfici
Parametrizzazione completa della geometria del ponte, realizzato con travi prefabbricate.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

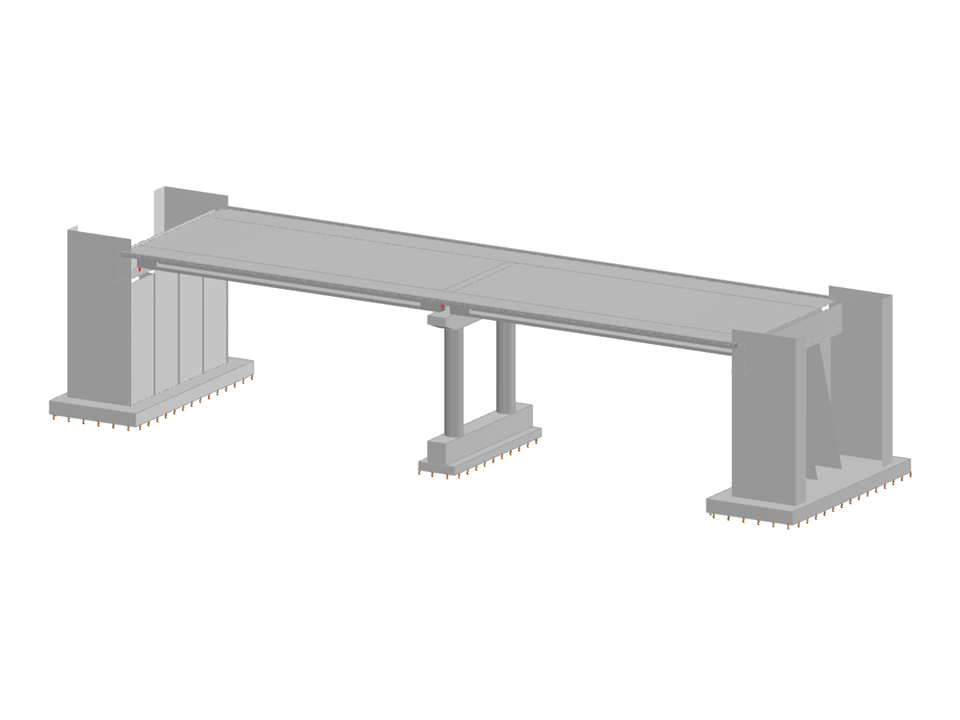

Ponte con pilastri e monconi
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 181 |
| Numero di linee | 200 |
| Numero di aste | 50 |
| Numero di superfici | 62 |
| Numero di solidi | 5 |
| Peso totale | 1299,598 t |
| Dimensioni | 49.500 x 13.600 x 11.400 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
