Manuale RFEM Online | 4.4 Superfici

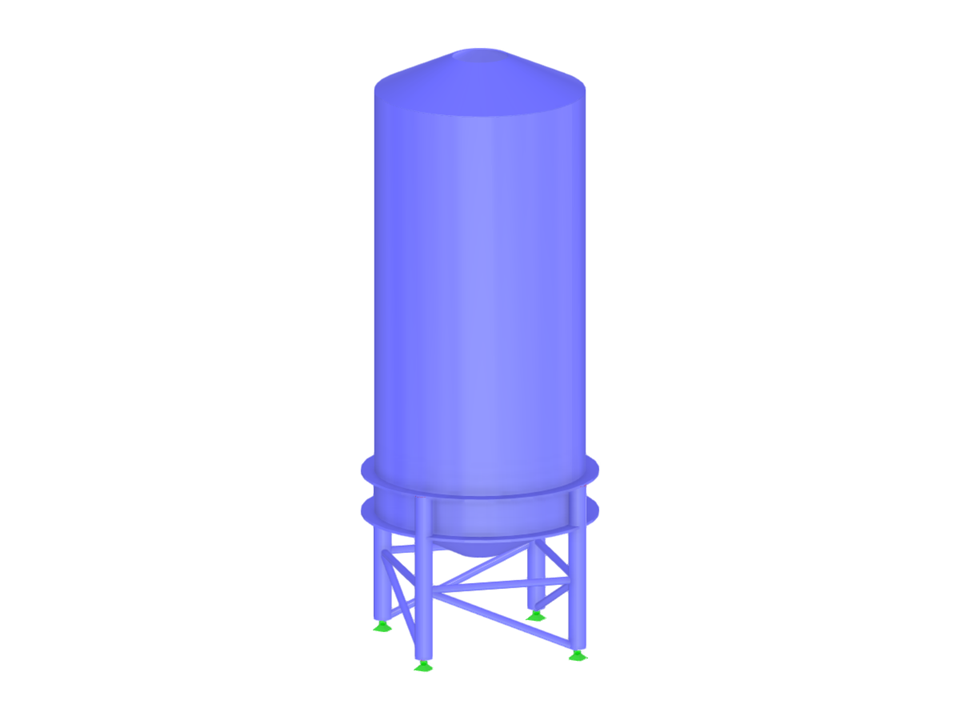

Parametrizzazione di un silo circolare supportato da barre circolari e barre diagonali di armatura.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Silo tondo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 37 |
| Numero di linee | 47 |
| Numero di aste | 20 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,946 t |
| Dimensioni | 1.700 x 4.250 x 1.700 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
