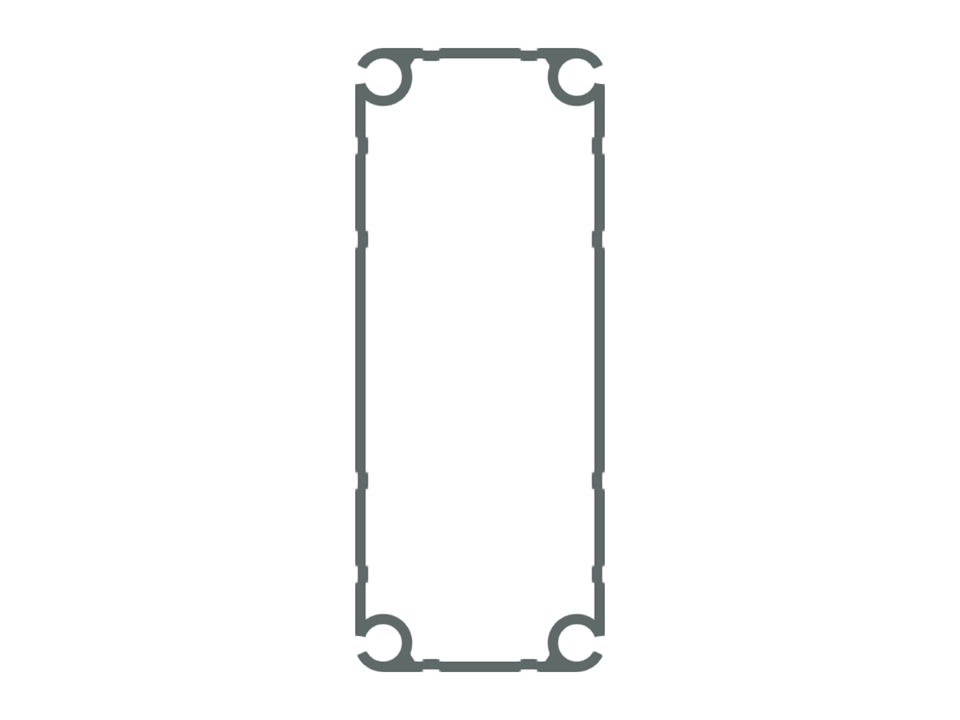

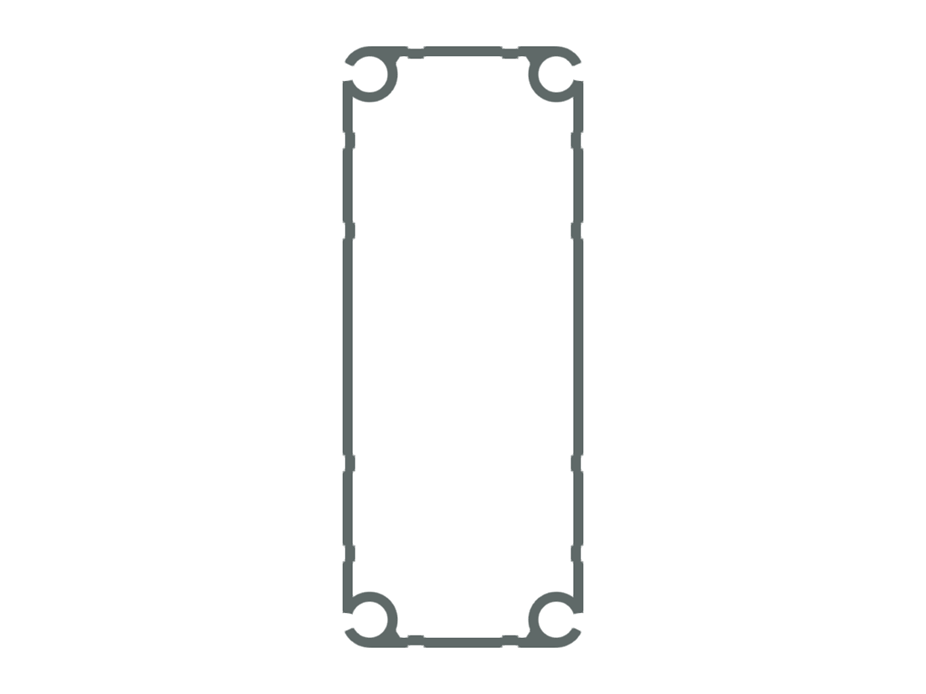

Profilo in alluminio
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
RSECTION contiene una vasta libreria di sezioni laminate, nonché di sezioni trasversali parametriche a parete sottile e massicce Puoi comporli o integrarli con nuovi elementi.
Gli strumenti grafici e le funzioni consentono di modellare forme di sezioni complesse nel solito modo comune per i programmi CAD. L'input grafico supporta, tra le altre cose, l'impostazione di archi, cerchi, ellissi, parabole e NURBS. In alternativa, è possibile importare un file DXF e utilizzarlo come base per l'ulteriore modellazione. È possibile modellare facilmente una sezione composta da materiali diversi con il minimo sforzo.
Inoltre, un input parametrizzato consente di inserire le dimensioni della sezione trasversale e le forze interne in modo tale che dipendano da determinate variabili.
È anche possibile eseguire tutti gli input tramite uno script.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.
Questi oggetti consentono di creare un migliore riferimento alle dimensioni.
