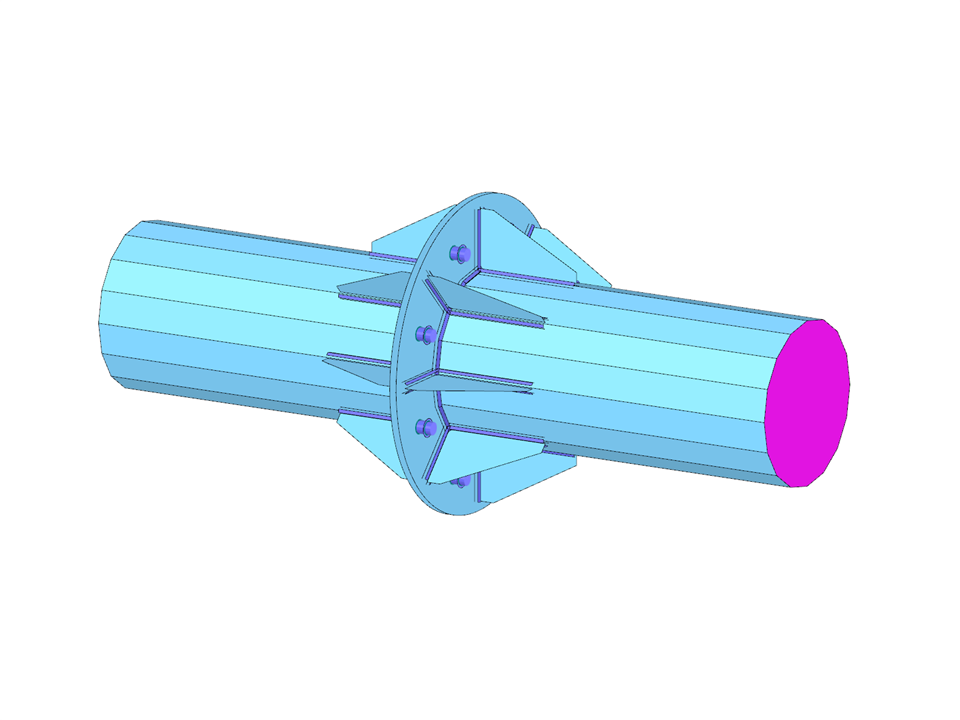

Collegamento bullonato della piastra di estremità con nervature per tubi circolari

Modello utilizzato in

(0)

0 su 5 stelle

5 stelle		0
4 stelle		0
3 stelle		0
2 stelle		0
1 stella		0

Collegamento della piastra d'estremità con nervature

Versione del file

Numero di nodi	1442
Numero di linee	1338
Numero di aste	544
Numero di superfici	164
Numero di solidi	0
Numero di casi di carico	4
Nr. di combinazioni di carico	0
Nr. di combinazioni di risultati	0
Peso totale	0,084 t
Dimensioni	1,040 x 0,440 x 0,440 m

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
