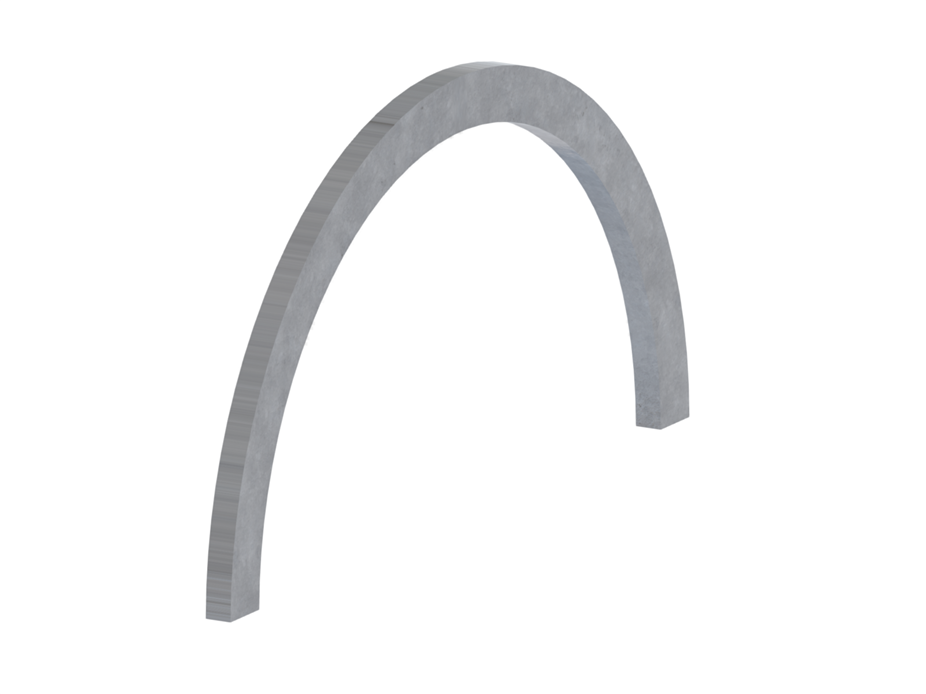

Trave curva
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,739 t |
| Dimensioni | 0.000 x 3.000 x 6.000 m |
