In questo modello, vengono confrontati i risultati di tensione/deformazione di due collegamenti a piastra. Il modello viene progettato una volta come collegamento portante con foro di taglio e una volta come collegamento saldato.
L'analisi viene eseguita utilizzando gli add-on Comportamento del materiale non lineare e Analisi tensioni-deformazioni.

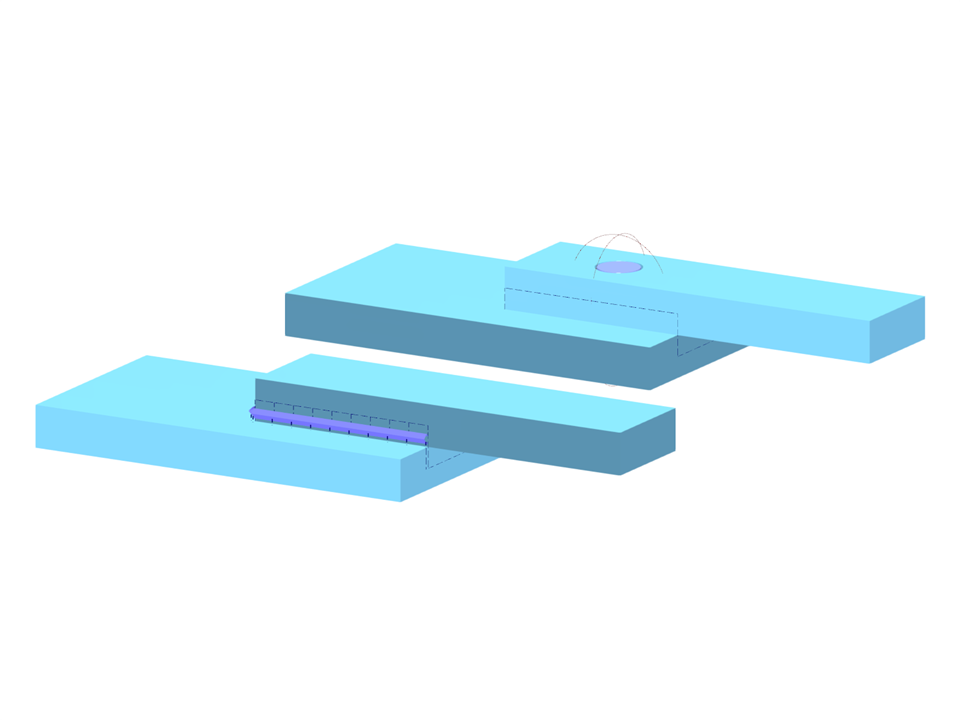

Confronto di un collegamento a piastra
| Numero di nodi | 41 |
| Numero di linee | 35 |
| Numero di aste | 0 |
| Numero di superfici | 9 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,009 t |
| Dimensioni (metriche) | 0,290 x 0,020 x 0,325 m |
| Dimensioni (imperiali) | 0.95 x 0.07 x 1.07 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
