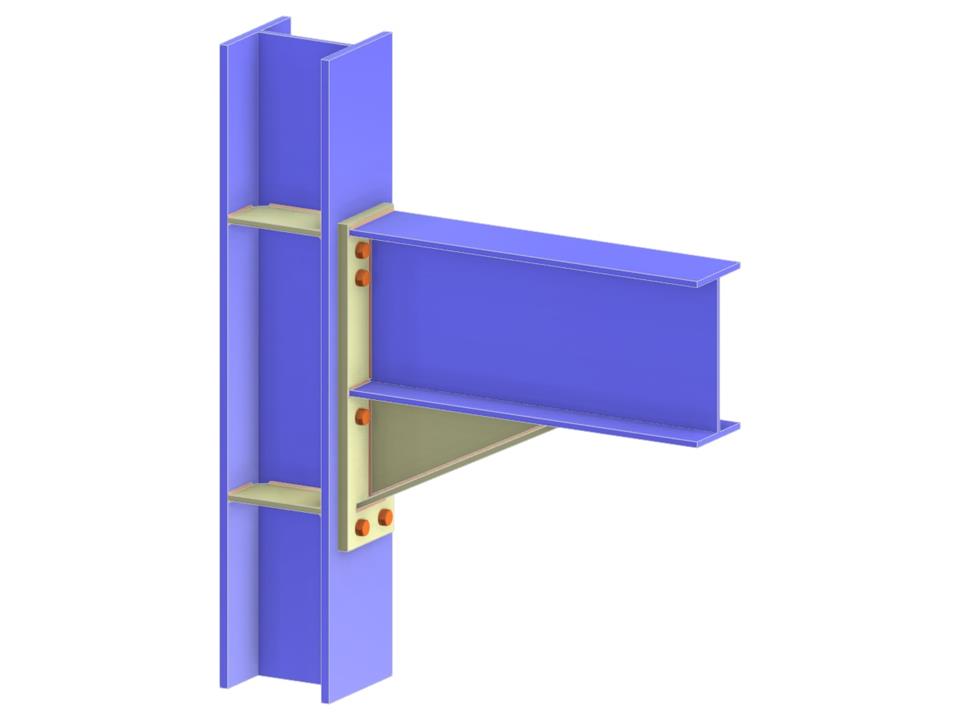

Il modello presenta un collegamento trave-colonna su un solo lato con piastra di estremità estesa. Include elementi dettagliati come un pilastro continuo, un dente d’arresto e un irrigidimento del pilastro. Il collegamento è bullonato e progettato per una trave incastrata sulla flangia del pilastro, garantendo integrità strutturale e stabilità. Questa configurazione complessa dimostra tecniche avanzate di collegamento nelle strutture in acciaio.
Collegamento trave-colonna tramite piastra di estremità estesa con mensola e irrigidimenti
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,114 t |
| Dimensioni (metriche) | 0.830 x 1.160 x 0.000 m |
| Dimensioni (imperiali) | 2.72 x 3.81 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
