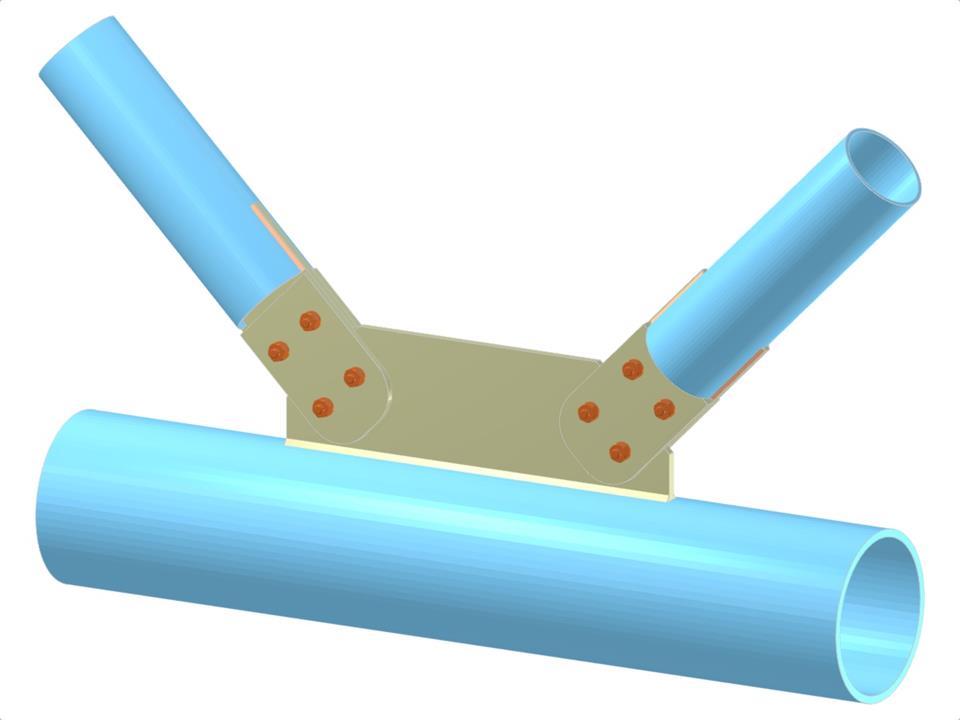

Questo modello mostra una struttura reticolare con un giunto a K composto da sezioni circolari cave (CHS). I collegamenti utilizzano piastre di nodo imbullonate, piastre a linguetta intagliate e piastre di copertura per trasferire efficacemente i carichi. Tali dettagli strutturali sono essenziali per garantire stabilità ed efficienza nella progettazione delle travature reticolari.
Collegamento K a Nodo di Truss | Connessione Diagonali a Corda tramite Piastra di Gusset, Piastra a Linguetta e Piastre di Copertura
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,084 t |
| Dimensioni (metriche) | 1,170 x 0,585 x 0,000 m |
| Dimensioni (imperiali) | 3.84 x 1.92 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
