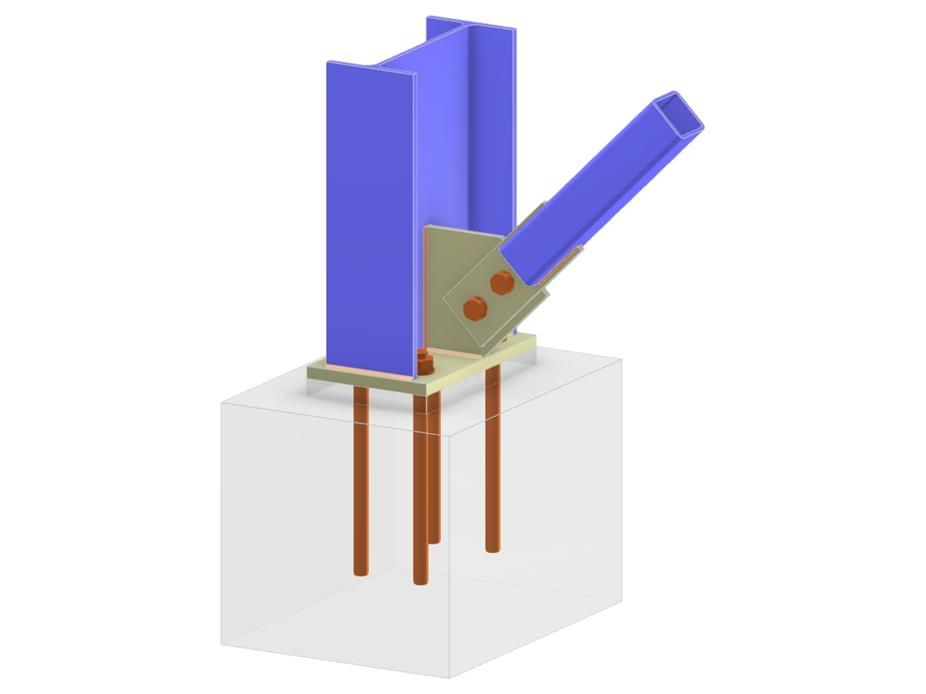

Questo modello rappresenta un collegamento strutturale con una base di colonna dotata di una colonna a profilo I. Include un RHS diagonale collegato alla parete della colonna, una piastra di base, una piastra di rinforzo e una piastra di collegamento con intaglio. Il collegamento utilizza fissaggi diagonali avvitati e tecniche di ancoraggio per garantire stabilità e resistenza. Il design illustra l'assemblaggio efficiente di componenti in acciaio per una costruzione robusta.
Base di colonna con connessione diagonale bullonata
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,065 t |
| Dimensioni (metriche) | 1,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
