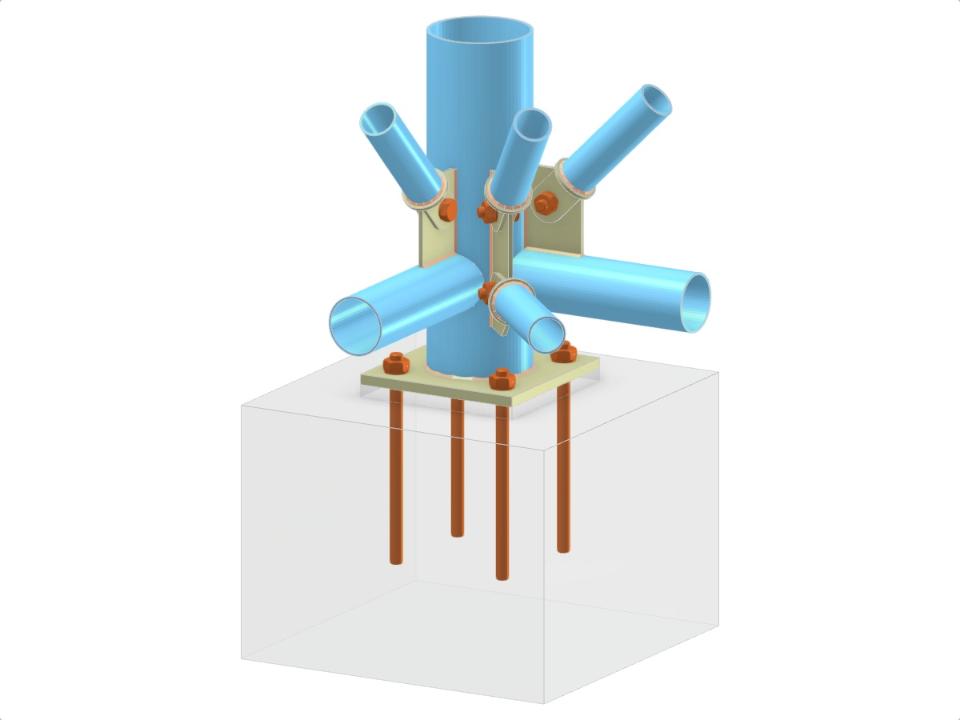

Questo modello presenta una connessione di base della colonna caratterizzata da una colonna con sezione cava circolare (CHS) con tre diagonali CHS e tre orizzontali CHS di controventatura verticale. Le diagonali sono imbullonate alle piastre di rinforzo tramite doppie piastre di collegamento a lingua; gli orizzontali sono saldati direttamente alla colonna. La colonna è ancorata alla base in calcestruzzo tramite una piastra di base rettangolare e quattro bulloni di ancoraggio.
Tag
Base colonna, Colonna CHS, Quattro diagonali CHS, Due orizzontali CHS, Piastra di base, Piastre di rinforzo, Piastre di collegamento a lingua, Diagonali imbullonate, Orizzontali saldati, Ancoraggio
Meta Titolo
Connessione di Base Colonna con Diagonali e Assiemi di Piastre | 5819
Base di colonna con diagonale e orizzontale di controvento verticale
| Numero di nodi | 8 |
| Numero di linee | 7 |
| Numero di aste | 7 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,108 t |
| Dimensioni (metriche) | 1,000 x 0,750 x 1,000 m |
| Dimensioni (imperiali) | 3.28 x 2.46 x 3.28 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
