Questo modello strutturale dimostra il collegamento di un arcareccio a una trave di copertura mediante un angolare a lati disuguali con giunti bullonati. La progettazione si concentra sulla realizzazione di un collegamento della struttura di copertura stabile e affidabile. Gli angolari a lati disuguali forniscono il supporto necessario, garantendo la distribuzione del carico tra l'arcareccio e la trave. Questa configurazione riduce al minimo la complessità costruttiva ottimizzando l'uso del materiale. Ideale per architetti e ingegneri che cercano soluzioni efficienti nelle costruzioni di coperture.

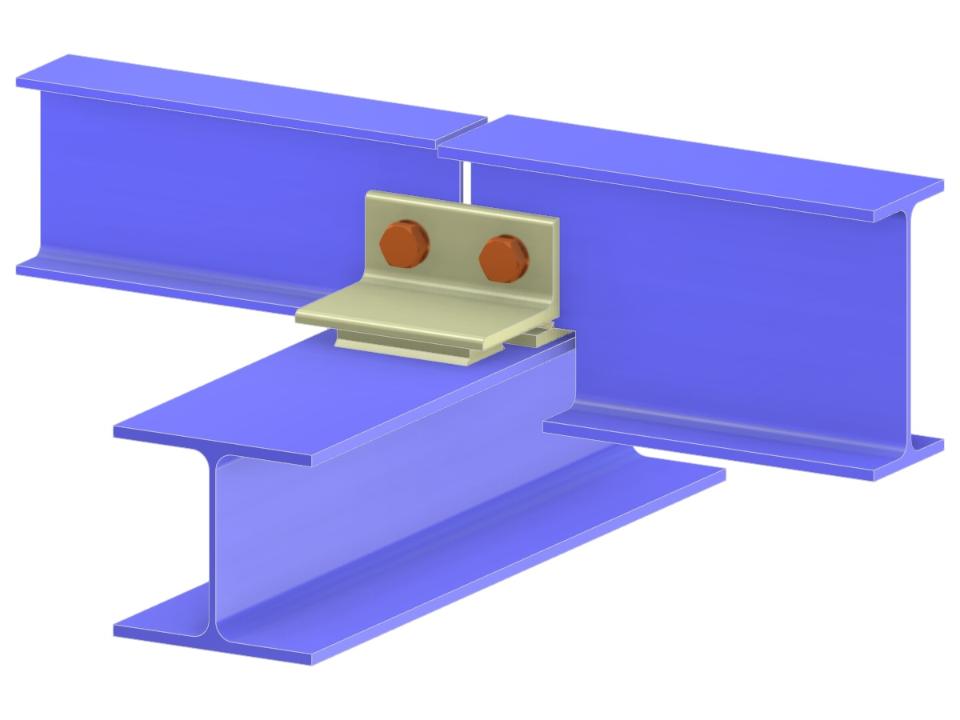

Collegamento arcareccio-trave di copertura tramite angolare disuguale e piastra di appoggio
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,113 t |
| Dimensioni (metriche) | 2.000 x 0.000 x 2.000 m |
| Dimensioni (imperiali) | 6.56 x 0 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
