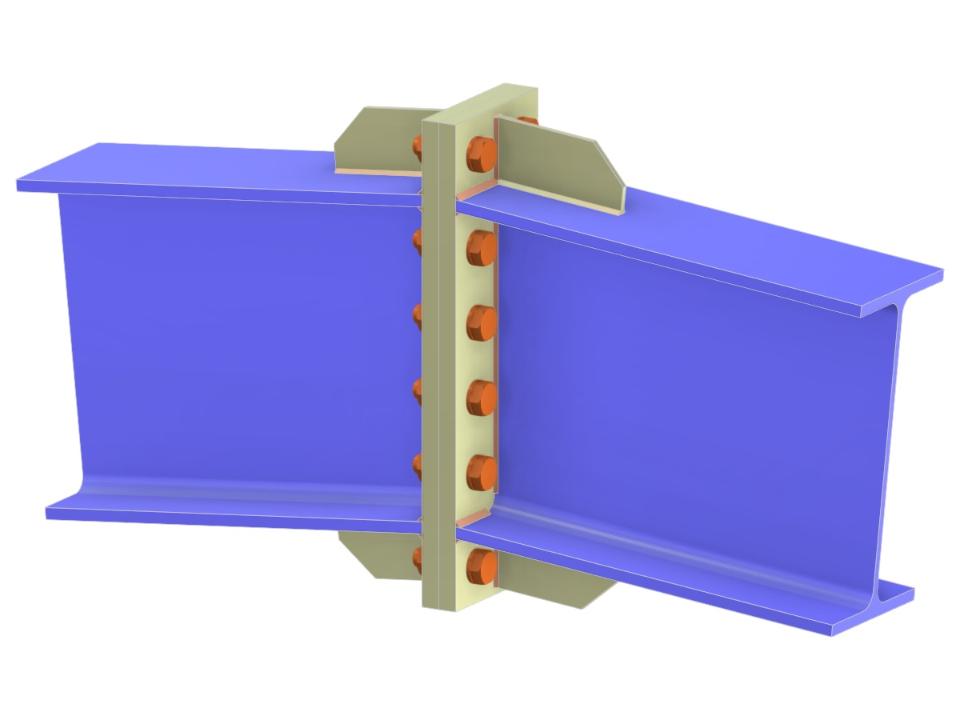

Il modello mostra un collegamento rigido trave-trave con piastra di estremità estesa per unire profili a I della stessa sezione. Questo tipo di collegamento è bullonato e progettato per mantenere l'integrità strutturale in cresta. Un elemento a mensola aumenta la rigidezza, rendendolo adatto per strutture che richiedono un trasferimento di carico senza interruzioni in giunzioni critiche.
Giunto di trave tramite piastra di estremità estesa a piastra e nervatura
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,115 t |
| Dimensioni (metriche) | 2.000 x 0.100 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 0.33 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
