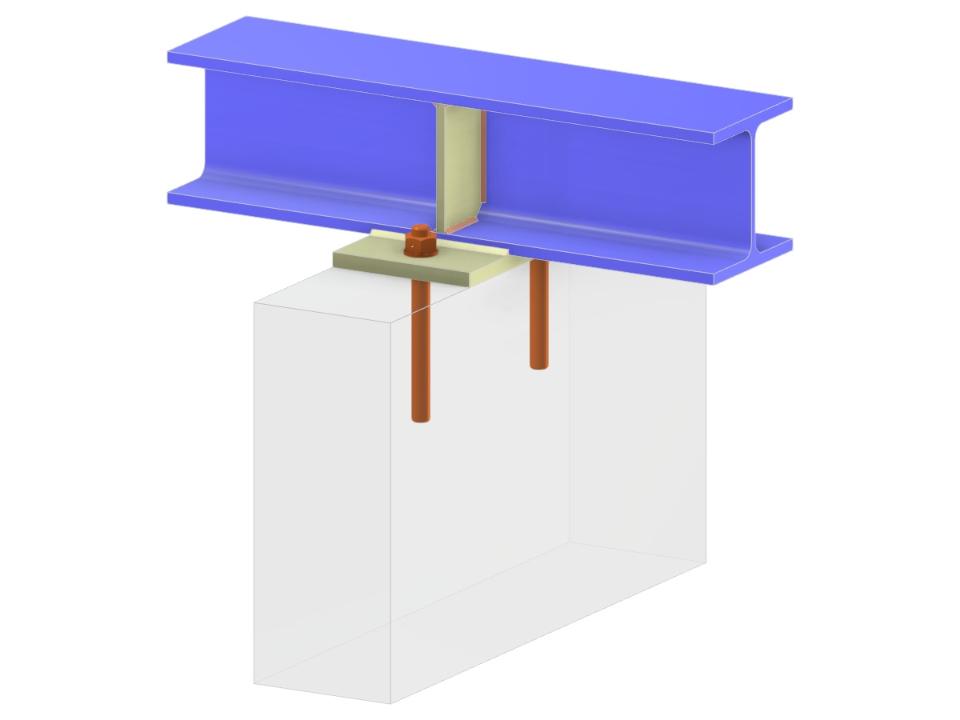

Questo modello strutturale dimostra l'ancoraggio di una trave tramite una piastra di base orizzontale e irrigidimenti d'anima per supportare una trave a sezione a I. Si concentra sugli aspetti di progettazione dettagliata della metodologia di ancoraggio, fornendo approfondimenti sulla stabilità strutturale e sulla distribuzione dei carichi. Questo modello mostra l'integrazione degli irrigidimenti della piastra di base per migliorare la resistenza del punto di ancoraggio.
Ancoraggio trave | Piastra di base orizzontale e irrigidimento
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,074 t |
| Dimensioni (metriche) | 1.200 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 3.94 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
