Enorme edificio di stoccaggio del sale
Con un'area di base di 12.000 metri quadrati, Saldome2 ha all'incirca le stesse dimensioni di due campi da calcio. Pertanto, è quasi il doppio della prima struttura a cupola ("Saldome1"), messa in funzione nell'agosto 2005.
Più di 110.231 tonnellate di sale stradale possono essere immagazzinate nel nuovo Saldome2. L'area di base dell'edificio per lo stoccaggio del sale ha una circonferenza di 300 m.
Concetto strutturale "Häring Ensphere".
La struttura a guscio del sistema strutturale del Saldome2 è una deviazione radicale dai metodi di costruzione tradizionali. C. Häring chiama il suo concetto "Häring Ensphere" (dall'inglese americano: una forma sferica che avvolge uno spazio). Questo concetto si basa sul fatto che ogni tipo di costruzione staccata e a doppia curvatura si estende nello spazio sopra una fondazione ad anello, creando una completa libertà di utilizzo all'interno.

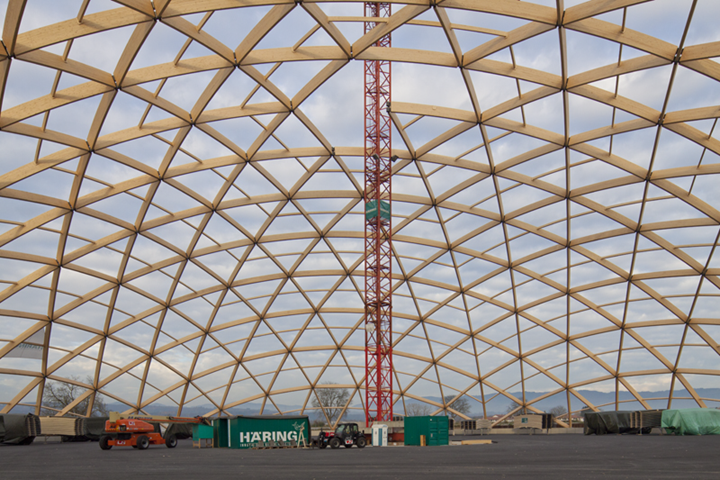

La struttura ad arco lamellare in legno lamellare è costituita da una struttura a telaio primaria e una secondaria. In totale, la costruzione è composta da 894 elementi strutturali che sono supportati da 48 fondazioni e collegati da 163 nodi (due punti di collegamento per nodo). I singoli elementi della cupola sono stati fissati rigidamente utilizzando 4.272 bulloni (otto bulloni per ogni trave principale). Il risultato è una struttura ad alta capacità che rivaleggia con le costruzioni in acciaio e calcestruzzo per quanto riguarda l'efficienza e l'economicità.

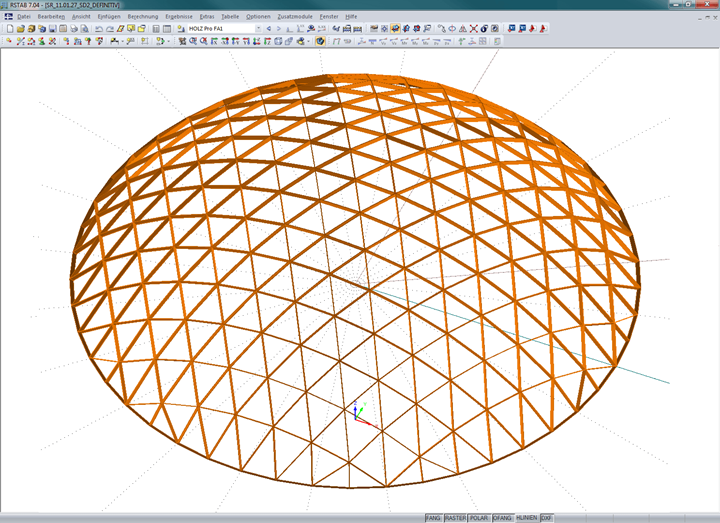

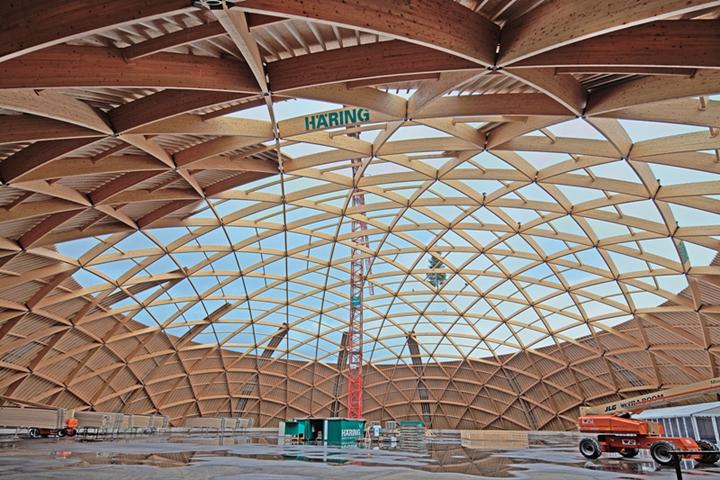

L'intero sistema strutturale è stato realizzato a sbalzo (costruito senza ponteggi) utilizzando piattaforme di lavoro aeree. Questo è il motivo per cui sono stati utilizzati modelli di analisi separati per analizzare l'elevato numero di fasi costruttive risultanti.
