Unité de stockage Saldome2 à Rheinfelden, en Suisse

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de Structure Haring Project Ltd.
Eiken, Suisse
Editeur: R Schneider, C.Zihlmann
www.haring.ch
Construction Planification générale
Haring & Co. Ltd.

Structure d'assemblage
Häring Holz- und Systembau AG
Maître d'Ouvrage Rheinsalinen AG, société suisse
www.rheinsalinen.ch

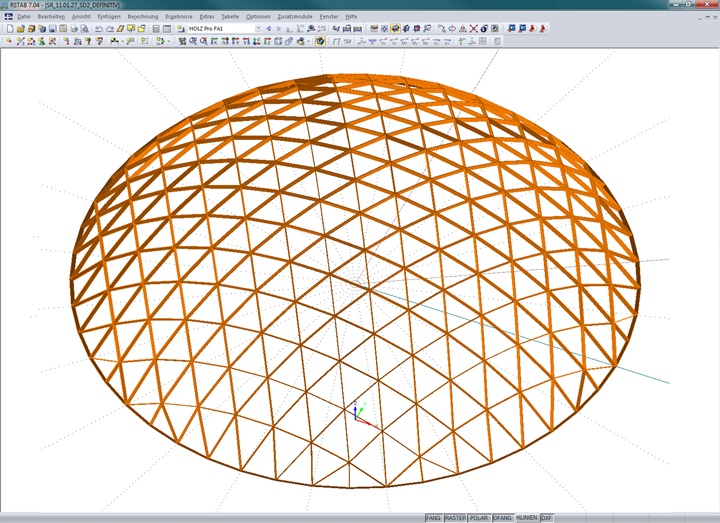

Saldome2, le nouvel entrepôt de sel de la société suisse Rheinsalinen AG, a été inauguré en mai 2012. Avec une portée de 120 m et une hauteur de 31,6 m, il s'agit de la plus grande structure en forme de dôme en Europe. La structure a été développée et construite par l'entreprise de technologie du bois Häring de Pratteln. Les ingénieurs de Häring, R. Schneider et C. Zihlmann, ont réalisé le calcul de structure avec l'aide de RSTAB et de TIMBER Pro.

Énorme gisement de sel

Avec une surface de 11 300 mètres carrés, le «Saldome2» équivaut à la taille de deux terrains de football, soit près du double de celui de la première structure en forme de dôme «Saldome1», mise en service en août 2005.

Plus de 100 000 tonnes de sel de déglaçage peuvent être stockées dans le nouveau Saldome2. La zone de base du réservoir de sel a une circonférence de 377 mètres.

Calcul structural «Häring-Ensphere»

La structure de Saldome2 est un changement radical par rapport aux méthodes de construction traditionnelles. C. Häring appelle son concept «Häring-Ensphere» envelopper une pièce de forme sphérique). Ce concept est basé sur le fait que chaque modèle à double courbe autoportant couvre l'espace au-dessus d'une fondation circulaire, créant ainsi une totale liberté d'utilisation à l'intérieur.

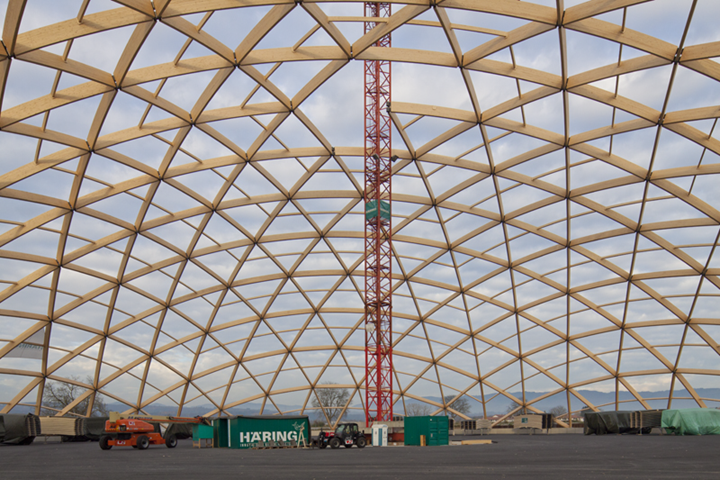

La structure en arc laminée en bois lamellé-collé est divisée en deux parties: une primaire et une secondaire. Le Saldome2 se compose de 894 éléments structurels qui reposent sur 48 fondations et sont connectés en 163 nœuds (deux points de connexion par nœud). Les éléments individuels du dôme ont été fermement vissés à l'aide de 4 272 vis (huit par poutre principale). Il en résulte une structure performante qui s’adapte à toutes les structures en acier et en béton en termes de rendement et de performance.

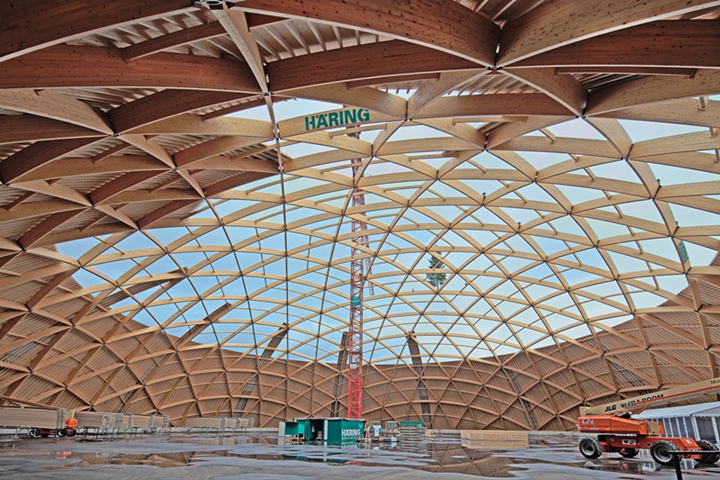

La structure entière a été érigée en porte-à-faux (sans échafaudage) au moyen de plateformes élévatrices. Les nombreux états structuraux résultants ont donc été analysés à l'aide de modèles structuraux distincts.
