Ogromny magazyn soli
Obiekt mający powierzchnię 11,300 metrów kwadratowych, dorównuje rozmiarem dwóm boiskom piłkarskim. Jest więc dwukrotnie większy od pierwszej konstrukcji w tej technologii, kopuły Saldome1, którą otwarto w roku 2005.
Saldome2 może pomieścić ponad 100,000 ton soli drogowej. Obwód magazynu wynosi 377 m.
Koncepcja konstrukcyjna „Häring-Ensphere”
Powłokowa konstrukcja Saldome2 jest przykładem nowatorskiego podejścia do tradycyjnych metod budowania. C. Häring nazywa swoją koncepcję "Häring Ensphere" (z angielskiego: forma sferyczna otaczająca przestrzeń). Koncepcja ta opiera się na fakcie, że powierzchnia dwukrzywiznowa przekrycia dach rozpościera się nad przestrzenią wewnątrz obiektu bez dodatkowych punktów podparcia i tym samym umożliwia swobodne wykorzystanie kubatury.

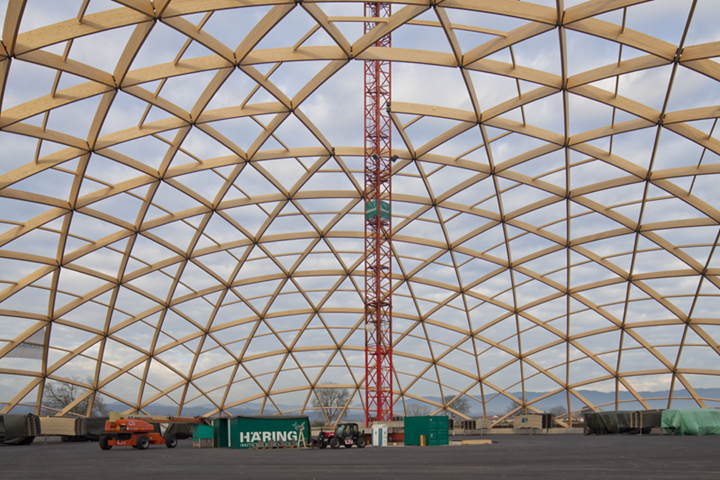

Konstrukcja łukowa z drewna klejonego jest podzielona na główną i drugorzędną konstrukcję nośną. W sumie Saldome2 składa się z 894 elementów konstrukcyjnych, które stoją na 48 fundamentach i są połączone ze sobą w 163 węzłach. Poszczególne elementy kopuły zostały skręcone przy użyciu 4272 śrub (osiem śrub na każdą belkę główną). W ten sposób powstała wysokowydajna konstrukcja, która pod względem ekonomiczności i wydajności konkurować może z każdą konstrukcją stalową jak i betonową.

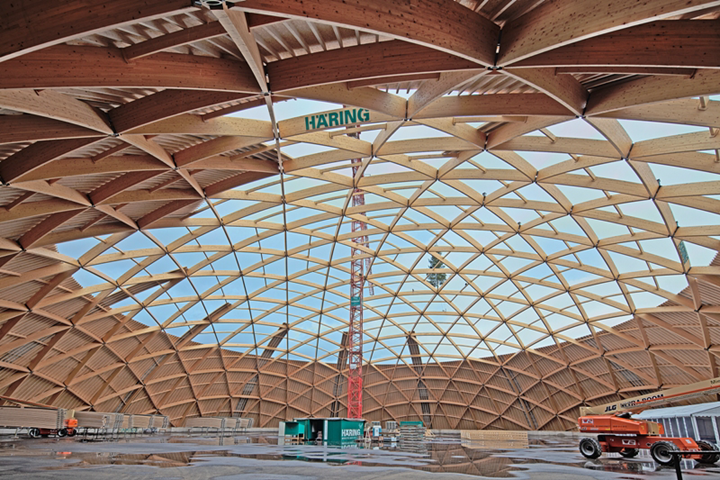

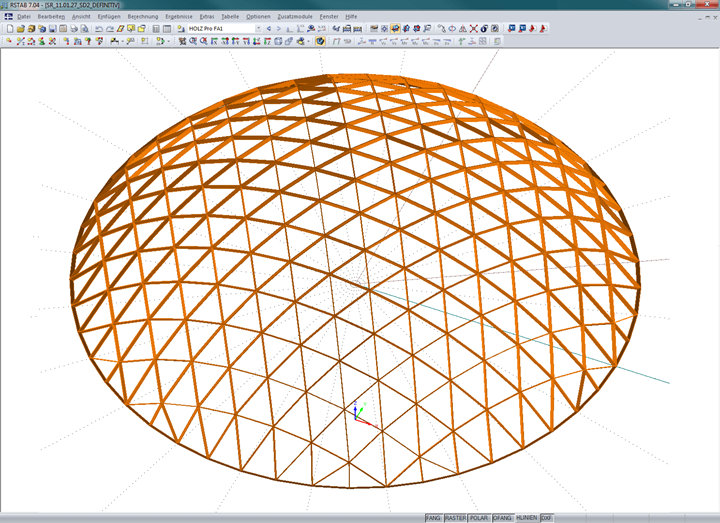

Cały układ konstrukcyjny został wzniesiony nawisowo, bez użycia rusztowań. W związku z tym liczne wynikające z tego etapy budowy zostały przeanalizowane za pomocą odrębnych modeli konstrukcyjnych.
| Obliczenia konstrukcyjne | Häring Project AG Eiken, Szwajcaria Redakcja: R. Schneider, C. Zihlmann www.haring.ch |
| Budowa | Planowanie Häringa & AG Montaż systemu konstrukcyjnego Häring Holz- und Systembau AG |
| Klient | Szwajcarska firma Rheinsalinen AG www.Rhinesalinen.ch |
