Centro di distribuzione per supermercati del Nord America

Progetto cliente

Ingegneria strutturale
NEDCON B.V.
Doetinchem, Paesi bassi
www.nedcon.com

Nel 2016, NEDCON ha ottenuto l'incarico per il montaggio della carpenteria per due centri di distribuzione completamente automatizzati per due aziende operanti nella grande distribuzione. Un centro si trova nello stato americano del Michigan e l'altro centro di distribuzione nella provincia canadese di Alberta.

NEDCON è una società indipendente che produce sistemi di stoccaggio e ha fatto parte del gruppo siderurgico internazionale voestalpine dal 2004. La sede si trova a Doetinchem (Paesi Bassi) e le attività produttive si svolgono a Pardubice (Repubblica Ceca). Inoltre, NEDCON ha filiali in vari paesi europei e negli Stati Uniti.

Struttura e progettazione

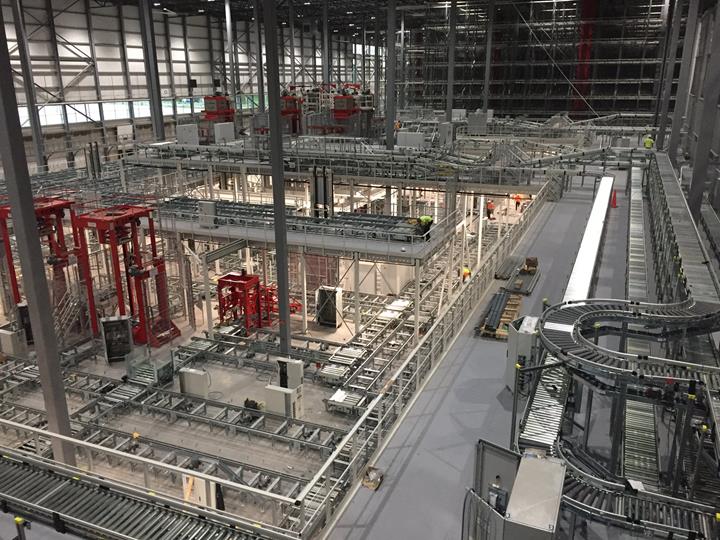

NEDCON ha progettato una struttura in acciaio per sistemi di stoccaggio e prelievo automatizzato (AS/RS) costituito da una gru comandata porta pallet in acciaio ed una grande area di piattaforme di supporto attrezzate. Le dimensioni dell'edificio sono 260 x 190 metri. Equivalenti a circa 7 campi da calcio. La capacità totale di immagazzinaggio di ogni progetto è di oltre 38.000 pallet.

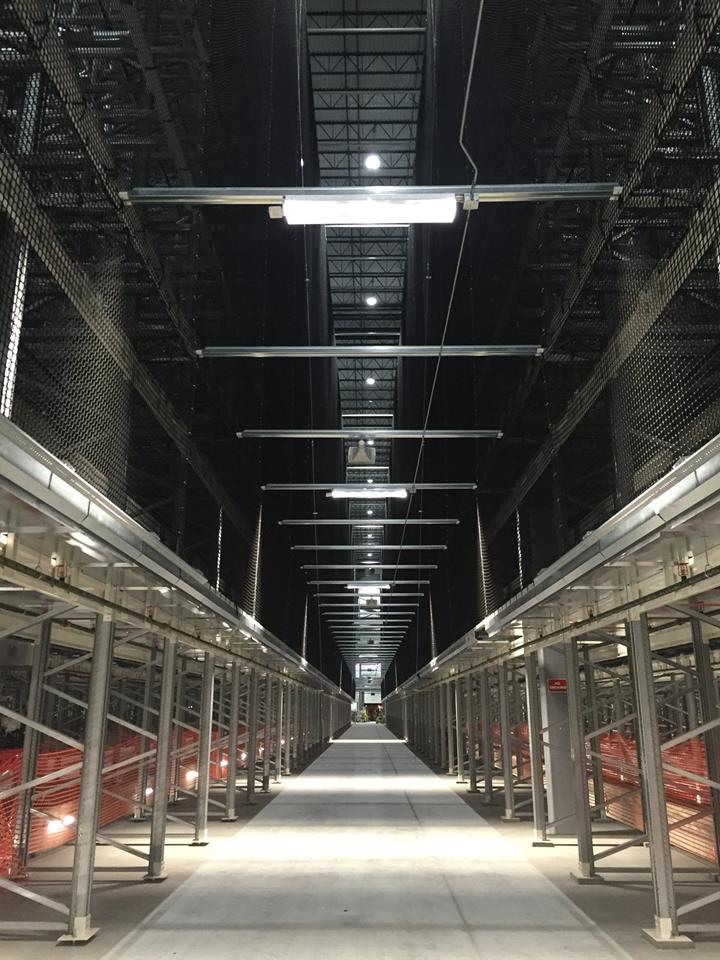

Sono stati costruiti diversi sistemi di scaffalature in acciaio con un'altezza di circa 22,5 m. Le aste strutturali utilizzate sono in acciaio ed hanno sezioni con pareti sottili. La struttura è costituita da telai realizzati da montanti controventati in diagonale collegati da travi che trasportano i carichi dei prodotti derivanti dai pallet.

In senso longitudinale, la struttura non contiene diagonali incrociate. L'irrigidimento è effettuato con collegamento semi-rigido (agganciato) trave-colonna. Questo porta, insieme ad un carico elevato risultante dai prodotti stoccati, ad un sensibilità molto alta agli effetti del secondo ordine.

I carichi sismici hanno reso la progettazione ancora più impegnativa. La sfida era quella di effettuare lo spostamento della scaffalatura nello stato limite di esercizio (SLE) rispettando i limiti degli spostamenti generalizzati molto stretti. Ciò per garantire un corretto funzionamento del sistema in combinazione con l'immagazzinaggio automatizzato e con i macchinari di recupero.

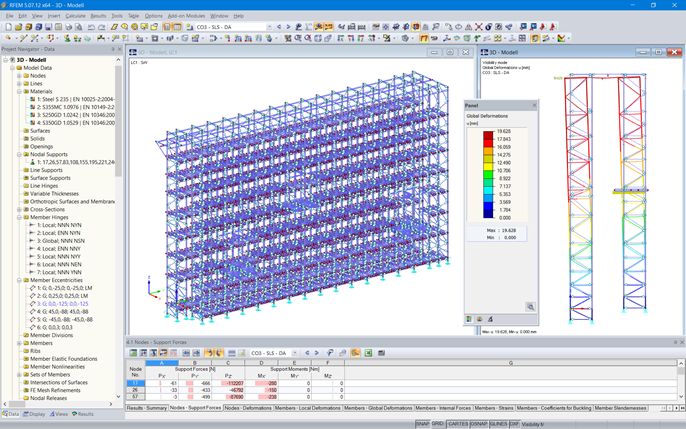

La modellazione 3D e l'analisi non lineare geometrica sono state effettuate in RFEM. Il modulo aggiuntivo RF-DYNAM Pro è stato utilizzato per tenere conto dei carichi sismici previsti dai codici di progettazione americani (IBC 2012 e RMI 2008) e canadesi (NBCC 2010 e RMI 2008).

Alcune aste della struttura sono suscettibili di instabilità flesso-torsionale. Questi elementi strutturali sono stati quindi analizzati con il modulo aggiuntivo RF-FE-LTB. I risultati sono stati confrontati e convalidati da prove fisiche.
