Centre de distribution pour des supermarchés aux États-Unis et au Canada

Projet Client

Calcul de structure NEDCON B.V.
Doetinchem, Pays-Bas
www.nedcon.com

Dimensions du système de rayonnage

La société NEDCON a été chargée en 2016 de concevoir une structure métallique pour deux centres de distribution automatisés pour deux chaînes de supermarchés. L'un des centres est situé dans l'état du Michigan, aux Etats-Unis et l'autre dans la province de l'Alberta, au Canada.

NEDCON est une société qui produit des systèmes de stockage et qui depuis 2004 fait partie du groupe sidérurgique Voestalpine. Le siège de la société est à Doetinchem, aux Pays-Bas, tandis que la production est effectuée à Pardubice, en République tchèque. NEDCON a également des succursales dans plusieurs pays d'Europe et aux États-Unis.

Construction et calcul

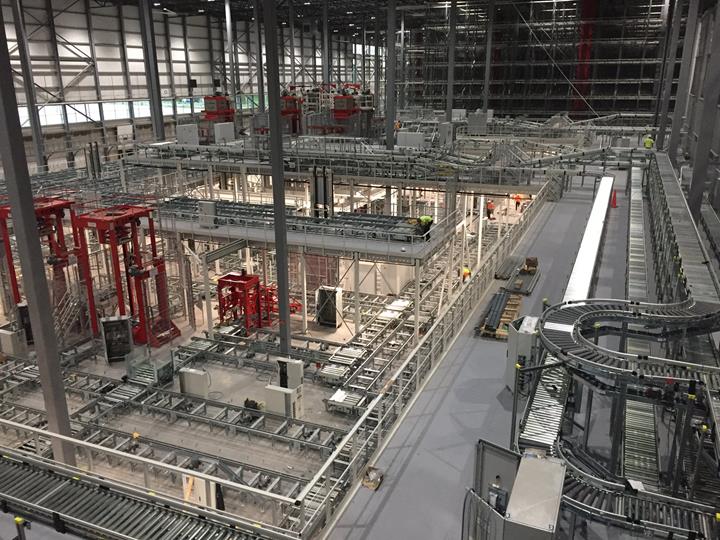

NEDCON a conçu une structure métallique pour un système de transstockeur automatisé (AS/RS) composée d'un palettier en acier et de grandes plateformes pour l'équipement. Chaque bâtiment mesure 260 x 190 mètres, ce qui correspond à environ sept terrains de football. La capacité de stockage totale de chaque centre est supérieure à 38 000 palettes.

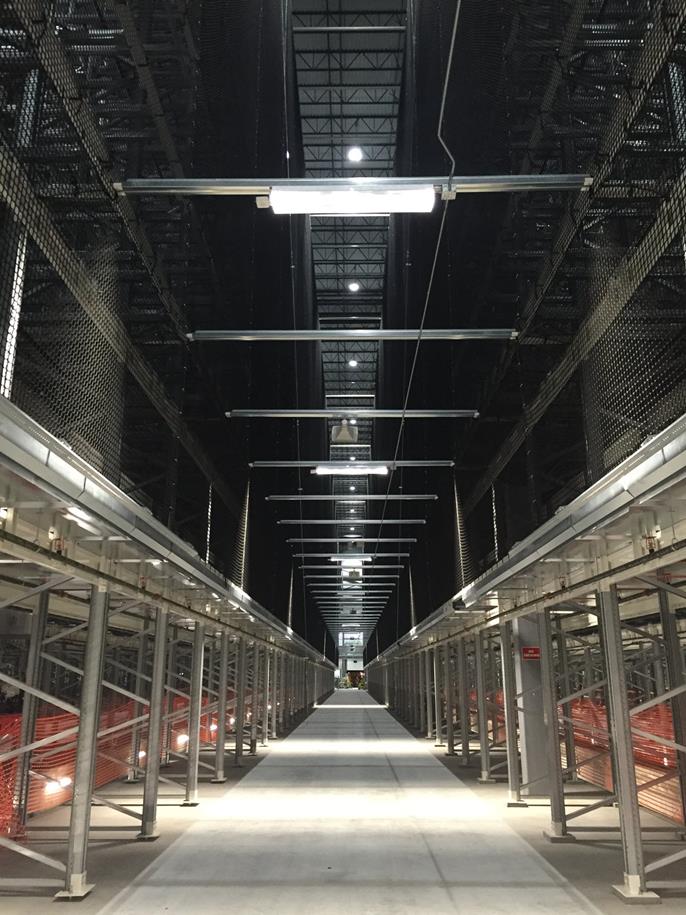

Plusieurs rayonnages en acier de 22,5 m de haut environ ont été fabriqués à l'aide de sections en acier à parois minces. La structure est composée d'un cadre vertical avec des maintiens latéraux assemblés à des poutres supportant la charge des palettes.

La structure n'a pas été équipée de diagonales dans la direction longitudinale. Des assemblages élastiques poteaux-poutres sans vis assurent le contreventement. Cette conception et les charges importantes causées par le poids des produits entreposés rendent la structure particulièrement sujette aux effets de la théorie du second ordre.

Les charges sismiques constituaient une difficulté supplémentaire. En effet, les déformations à l'ELS du palettier devaient respecter des limitations très strictes. Ces déformation limitées et un transstockeur automatisé assurent ainsi le bon fonctionnement du système global.

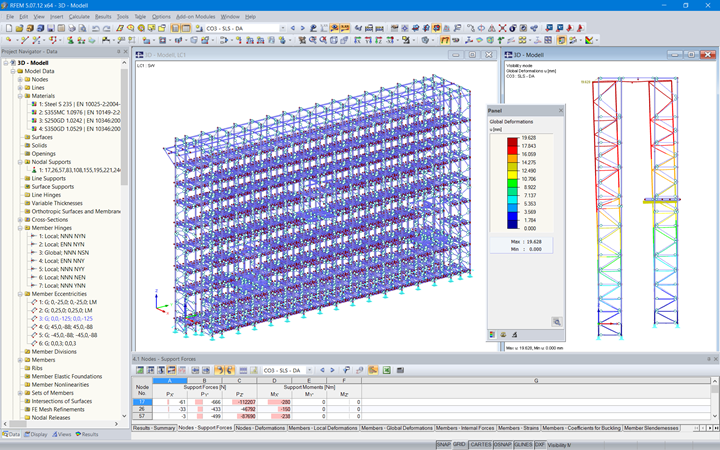

La modélisation 3D et le calcul géométrique non linéaire ont été réalisés dans RFEM. Le module additionnel RF-DYNAM PRO a été utilisé pour les analyses sismiques selon les normes états-uniennes (IBC 2012 et RMI 2008) et canadiennes (NBCC 2010 et RMI 2008).

Certains composants de la structure présentaient un risque de déversement. Les vérifications adéquates ont donc été réalisées avec le module RF-FE-LTB. Les résultats ont été comparés avec ceux de tests physiques, puis validés.
