Edificio per uffici e produzione a Dunningen, Germania

L'edificio industriale dall'aspetto gradevole a Dunningen è costituito da capannoni per la produzione e stoccaggio con una superficie di 4.000 m² e comprende un edificio a due piani in cemento armato con una superficie di 800 m².

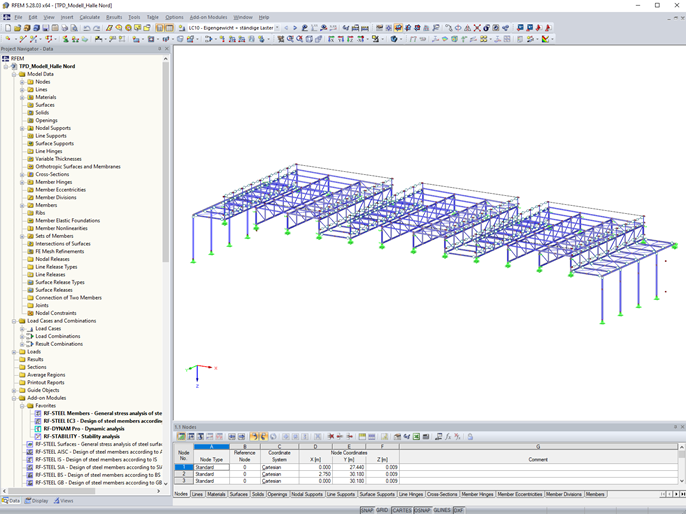

Modello parziale del capannone nord in RFEM (© Isenmann Engineeringeure)

709x

Struttura portante con travi reticolari in acciaio

Con questo nuovo edificio, l'azienda familiare tedesca Trautwein Präzisionsdrehteile GmbH ha una seconda sede operativa. Il design dell'edificio, con l'esterno completamente bianco, è stato realizzato da Röing genannt Nölke Architekten. Il cliente di Dlubal, Isenmann Ingenieur GmbH, è stato il responsabile della progettazione delle strutture portanti della costruzione in acciaio (fasi di lavoro 1-6). RFEM è stato utilizzato per l'analisi strutturale.

Struttura

La struttura principale del capannone a due campate, utilizzato per lo stoccaggio e la produzione, è costituita da pilastri in cemento armato che sostengono travi reticolari in acciaio. Tre coperture a dente di sega che sottolineano la forma sfalsata dell'edificio garantiscono una sufficiente esposizione alla luce naturale. Un'ampia copertura a sbalzo nell'area di approvvigionamento conferisce all'edificio un confortevole livello di leggerezza. Le facciate del capannone sono rivestite con fogli di acciaio trapezoidali profondamente profilati.

L'edificio amministrativo a due piani, con cortile interno, è stato costruito in calcestruzzo armato. Il piano terra crea un collegamento con la zona adibita a produzione, mentre gli uffici si trovano al piano superiore. L'area amministrativa è rivestita con una facciata metallica liscia (in alluminio).

Il progetto è stato nominato per il Premio per l'edilizia industriale tedesca 2022. Ad ottobre, il premio sarà assegnato a Stoccarda, in Germania.

Posto

Trautwein Präzisionsdrehteile GmbH

Peter-Birk-Straße 8

78655 Dunningen, Germania

Committente	Trautwein Präzisionsdrehteile GmbH www.firner-trautwein.de
Architettura	Röing genannt Nölke Architekten PartGmbB www.rgn-architekten.de
Verifiche strutturali	Isenmann Ingenieur GmbH www.isenmann-ingenieure.de
Struttura portante	Steudtner & Bantle Bau GmbH www.sb-hochbau.de
Costruzioni in acciaio	Friedrich Bühler GmbH & Co.KG www.buehler-stahlbau.de

Specifiche del progetto

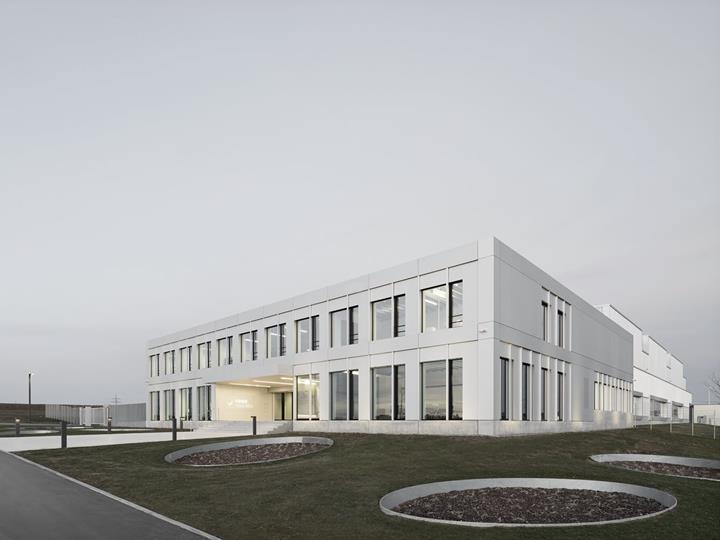

Edificio per uffici e produzione a Dunningen (Fotografo: © Brigida Gonzalez | Architetti: Röing genannt Nölke Architekten Part GmbB)

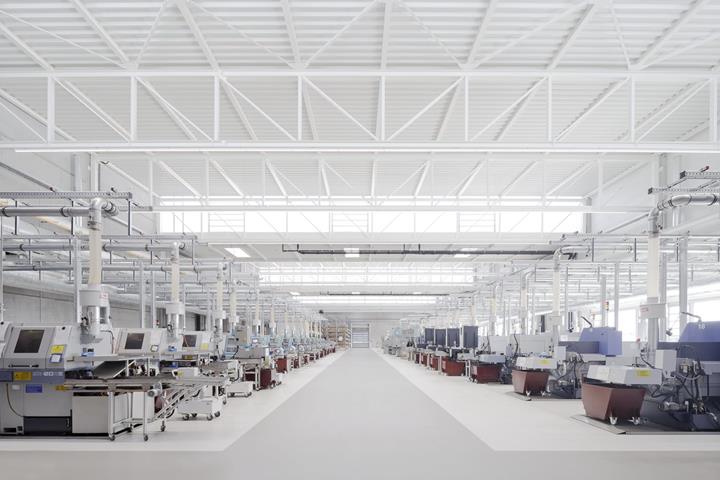

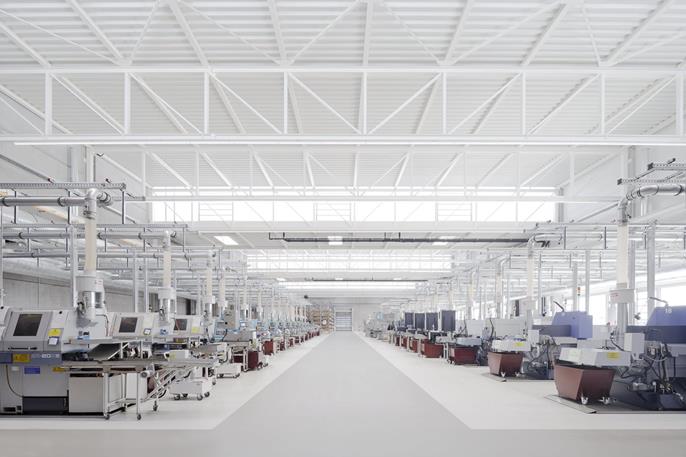

Area produttiva (foto di: © Brigida Gonzalez | Architetti: Röing genannt Nölke Architekten Part GmbB)

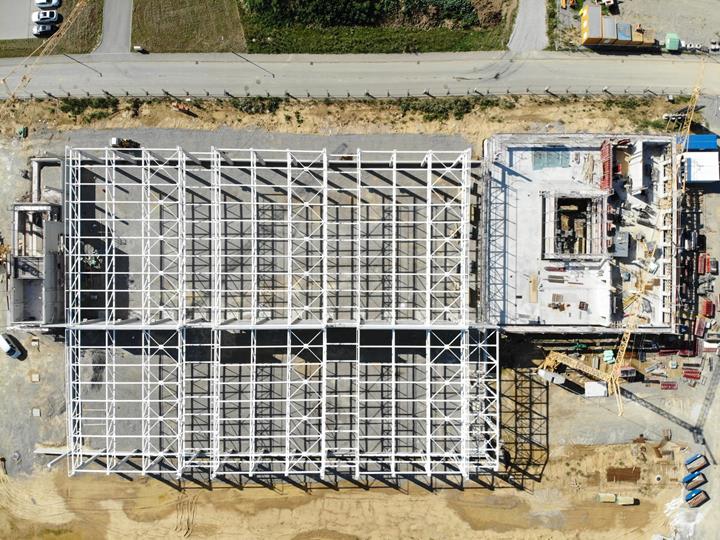

La struttura portante vista dall'alto (© Isenmann Engineeringeure)

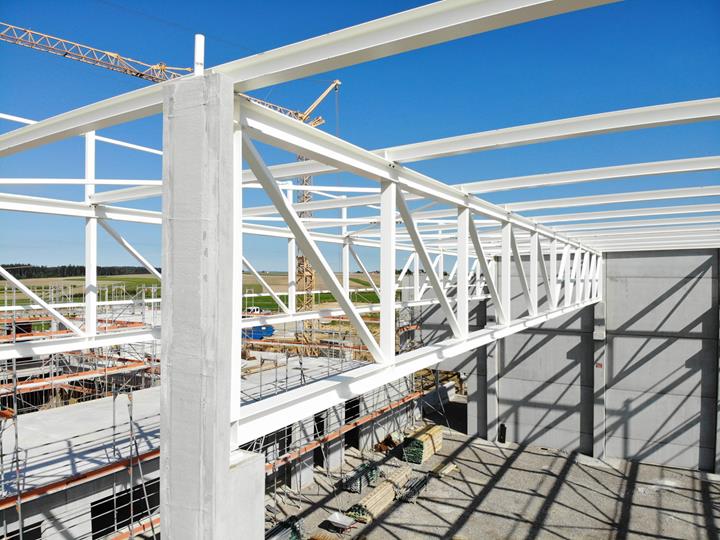

Vista di un pilastro con l'appoggio della trave reticolare (© Isenmann Ingenieure)

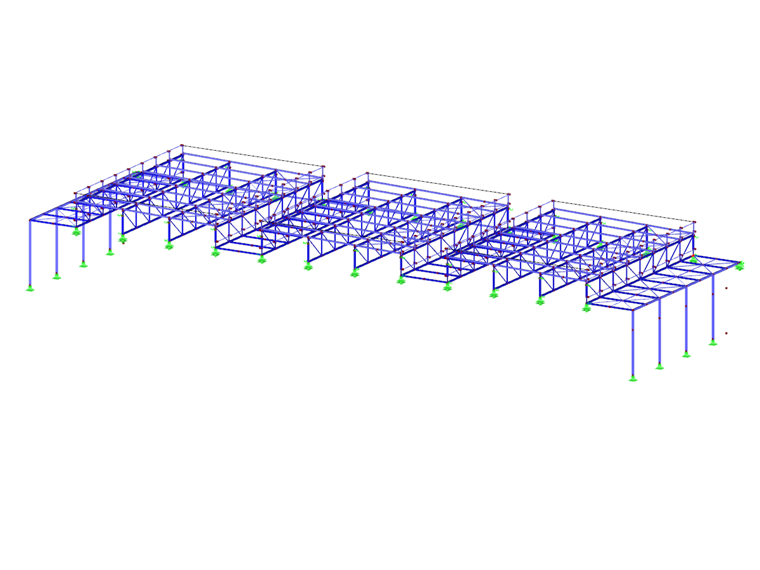

Modello parziale del capannone nord in RFEM (© Isenmann Engineeringeure)

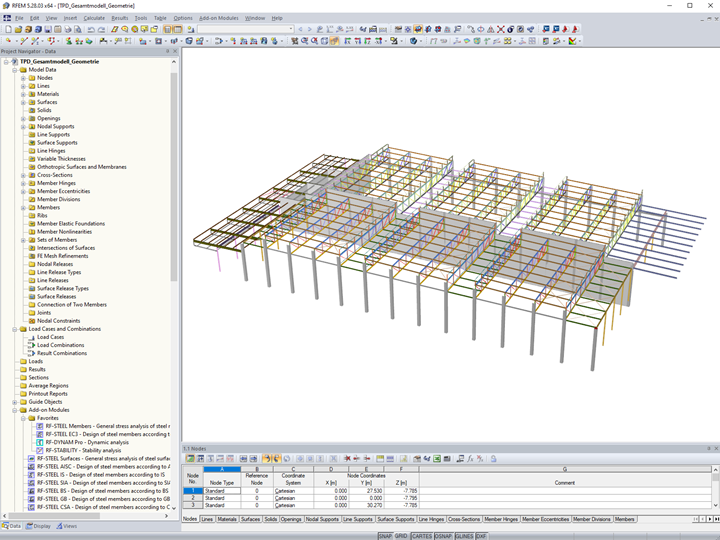

Modello completo dei padiglioni in RFEM (a scopo di presentazione, © Isenmann Engineeringeure)

Dati del modello

Numero di nodi 837

Numero di linee 1380

Numero di aste 1374

Numero di casi di carico 9

Nr. di combinazioni di carico 24

Nr. di combinazioni di risultati 3

Peso totale 65,763 t

Dimensioni 71.600 x 22.220 x 10.527 m

Versione del programma 5.25.01
