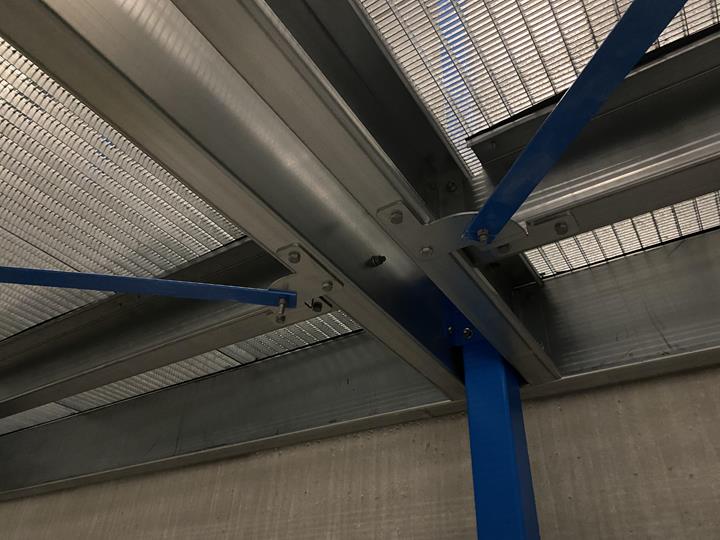

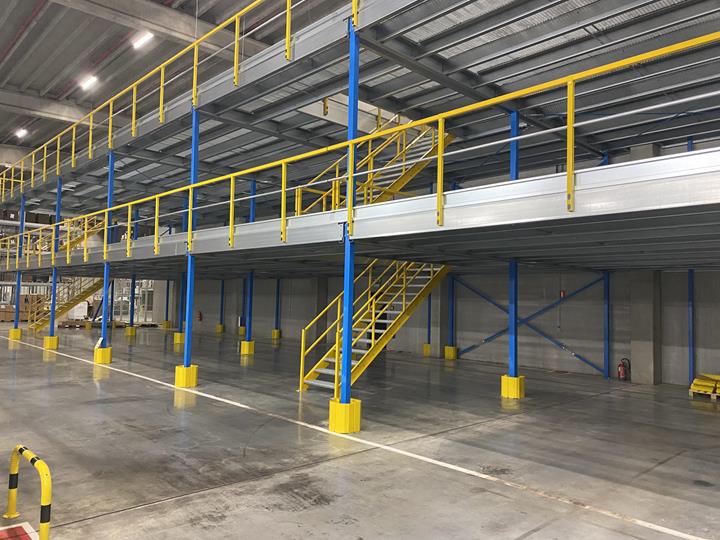

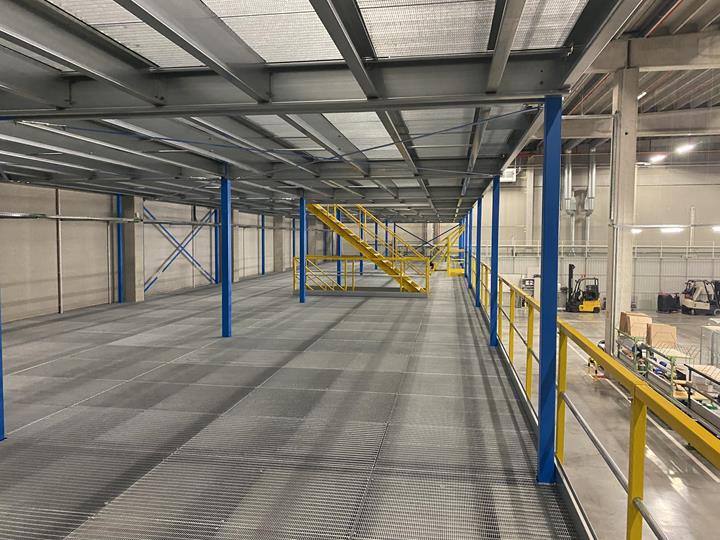

Questo progetto cliente è un soppalco in acciaio a due piani, progettata da Almacon Storage Systems BV, un cliente di Dlubal Software. La piattaforma serve come spazio di stoccaggio aggiuntivo per l'impianto di produzione in Belgio. Il progetto si basa su colonne SHS e sezioni a C piegate a freddo come travi principali e secondarie. Al contrario, il pavimento stesso è costituito interamente da griglie in acciaio, che forniscono un'area del terreno estremamente resistente.
Stabilizzando la struttura con colonne e controventi a croce, si ottiene una capacità portante di 500 kg/m². Poiché le travi sono collegate eccentricamente alle colonne, in esse viene introdotto un doppio momento. Nel corso della progettazione strutturale, sono stati creati diversi casi di carico per verificare vari carichi a scacchiera.

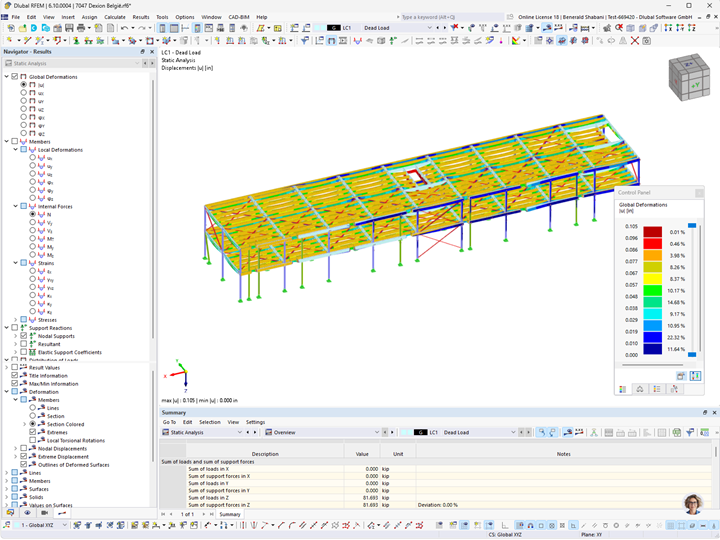

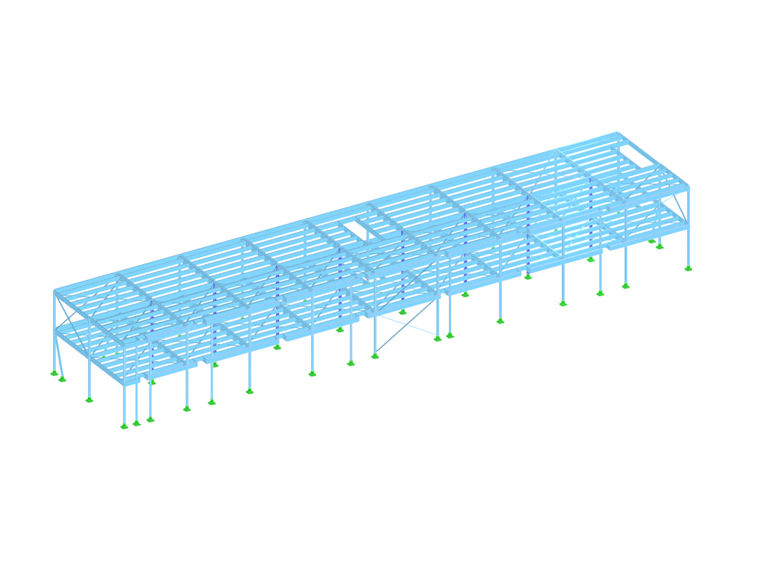

La struttura è stata inizialmente modellata nel programma CAD Tekla Structures e poi trasferita a RFEM tramite l’interfaccia. L'analisi del soppalco in acciaio a due piani e la verifica nell'add-on Verifica acciaio sono state quindi eseguite in RFEM. Questo progetto cliente fornirà sicuramente una soluzione di stoccaggio stabile anche in futuro.
| Posizione | Chaussee de Vilvoorde Bruxelles Belgio |
| Verifiche strutturali | Almacon Storage Systems BV |
