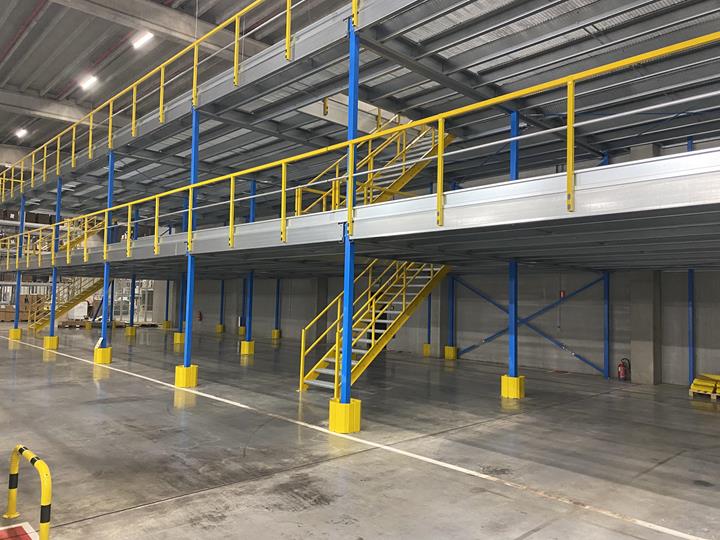

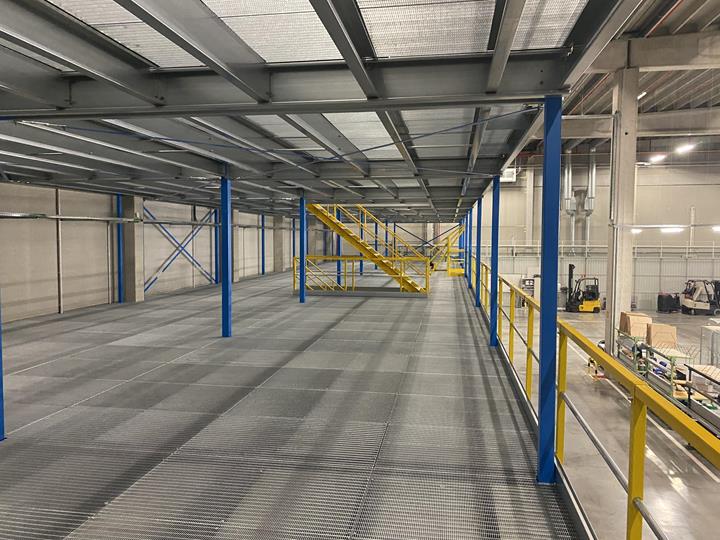

Ce projet client est une plateforme en acier à deux étages, planifiée par le Almacon Storage Systems BV, un client de Dlubal. La plateforme sert d'espace de stockage supplémentaire pour une unité de production en Belgique. Le projet repose sur des poteaux SHS et des profilés en C formés à froid en tant que poutres principales et secondaires. Par contre, le sol lui-même est entièrement composé de caillebotis en acier, offrant une surface de base extrêmement résistante.

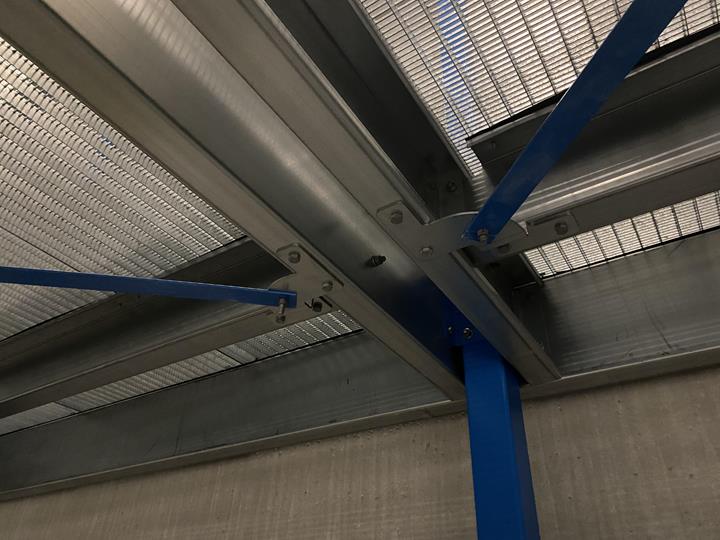

La stabilisation de la construction par des poteaux et des entretoises transversales permettent d’obtenir une capacité portante de 500 kg/m². Étant donné que les poutres sont raccordées de manière excentrées aux poteaux, un double moment est introduit dans les poteaux. Dans le cadre de la planification structurelle, plusieurs cas de charge ont été créés pour également examiner différentes charges en damier.

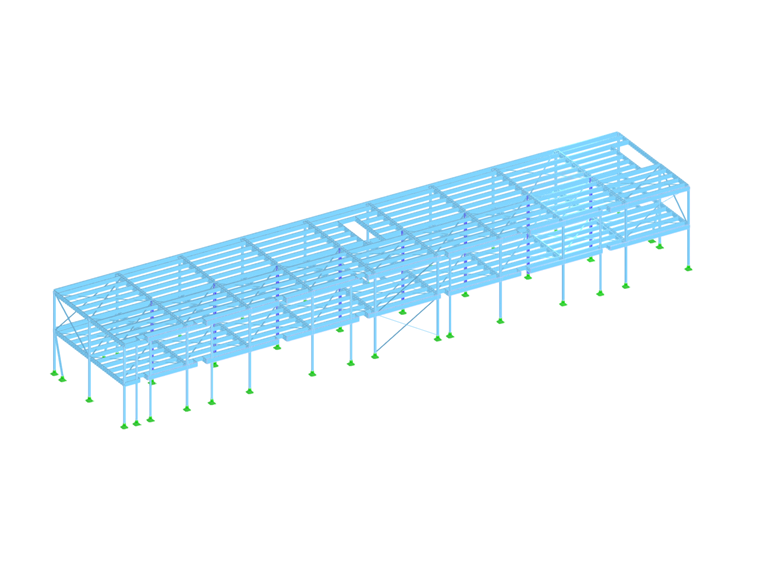

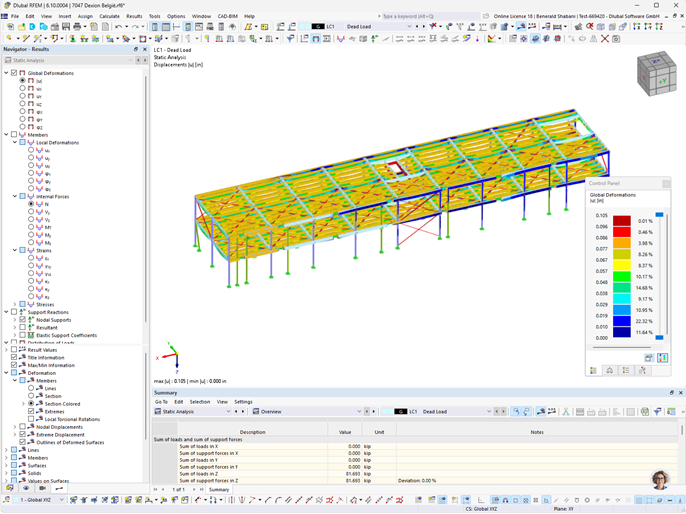

La structure a d’abord été modélisée dans le logiciel de CAO Tekla Structures et ensuite transférée à RFEM via l’interface. Dans RFEM, le calcul et le dimensionnement de la plateforme en acier à deux étages ont été effectués avec le module complémentaire Vérification de l’acier. Ce projet client assurera certainement une solution de stockage stable à l’avenir.
| Localisation | Chaussée de Vilvorde Bruxelles Belgique |
| Calcul de structures | Almacon Storage Systems BV |
