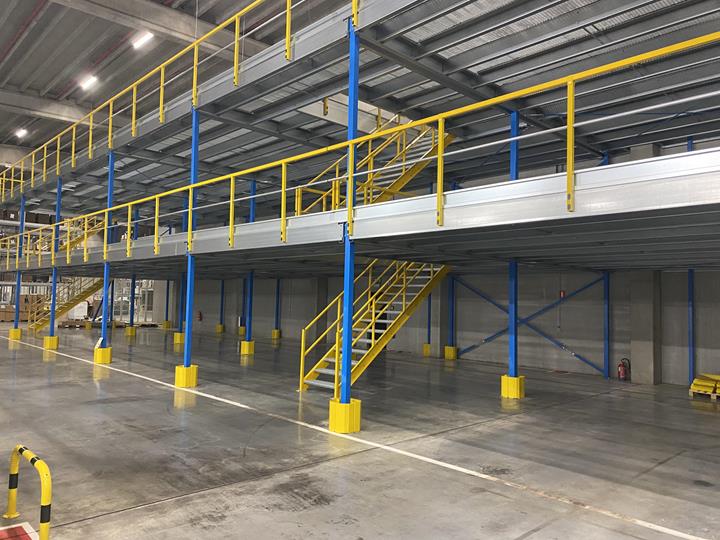

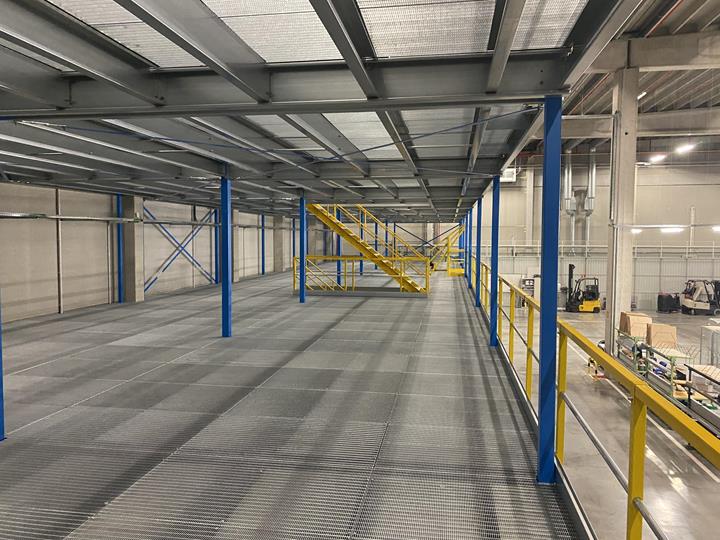

Projekt klienta obejmuje dwukondygnacyjną konstrukcję stalowej platformy, zaprojektowaną przez klienta Dlubal, firmę Almacon Storage Systems BV. Platforma służy jako dodatkowa przestrzeń magazynowa. Konstrukcja opiera się na podporach z profili SHS i zimnogiętych ceownikach, które stanowią główne i dodatkowe belki. Natomiast sama podłoga składa się w całości z krat stalowych, które zapewniają wyjątkowo wytrzymałą powierzchnię nośną.

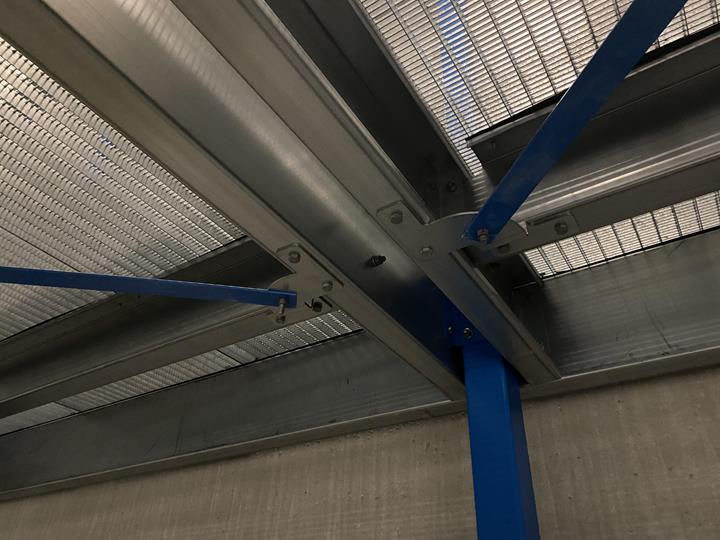

Stabilizując konstrukcję za pomocą podpór i poprzecznych zastrzałów, uzyskano nośność na poziomie 500 kg/m². Ponieważ belki są przymocowane mimośrodowo do podpór, do podpór wprowadzane jest podwójny moment zginający. W ramach planowania konstrukcji stworzono kilka przypadków obciążeń, aby sprawdzić także różne obciążenia według schematu szachownicy.

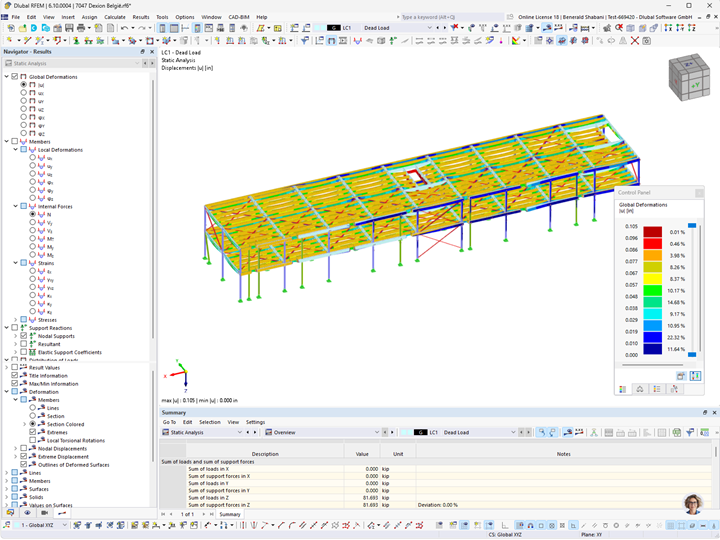

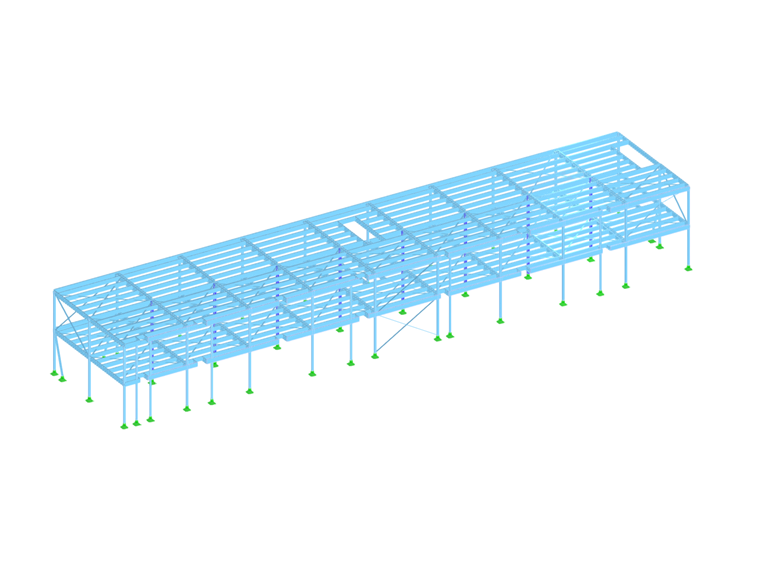

Konstrukcja została najpierw zamodelowana w programie CAD Tekla Structures, a następnie przeniesiona poprzez interfejs do RFEM. W RFEM dokonano obliczeń dwukondygnacyjnej stalowej platformy oraz wymiarowania w rozszerzeniu Projektowanie konstrukcji stalowych. Ten projekt klienta z pewnością zapewni możliwość magazynowania także w przyszłości.
| Miejsce | Chaussee de Vilvoorde Bruksela Belgia |
| Tragwerksplanung | Almacon Storage Systems BV |
